biomechanik

INSTRUMENTIERTE LAUFBÄNDER

German Engineering since 1988

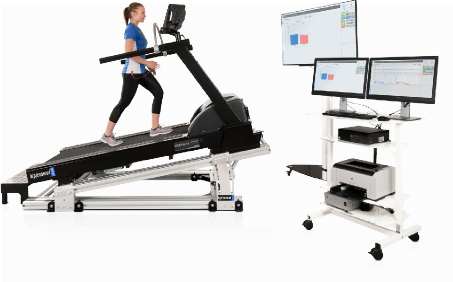

gaitway® 3d mit Steigungsmodul und satellite PC

ZUVERLÄSSIGE LAUFBÄNDER MADE IN GERMANY

German Engineering since 1988

mercury® med in speziellem mattschwarzen Design RAL9005 [cs103019]

quasar® med mit optionalem Sicherheitsbügel [cos10079-01va02] und speziellem mattschwarzen Design RAL9005 [cos103019]

Profitieren Sie von unserer seit 1988 gesammelten Erfahrung in der Herstellung und im Service von Standard- und kundenspezifischen Laufbandlösungen weltweit.

Der h/p/cosmos Standard

h/p/cosmos entwickelt und baut seit 1988 in Deutschland Laufbänder für verschiedene Bereiche, darunter Fitness, Leistungssport, Sportmedizin, orthopädische und neurologische Rehabilitation, Sportwissenschaft, Biomechanik, uniformierte Dienste, Leistungsdiagnostik, Herz-Lungen-Diagnostik und Rehabilitation. Diese Erfahrung, höchste Qualitätsstandards und fortschrittliche Technologie bilden die Grundlage unseres Geschäfts und spiegeln sich in allen Laufbändern, Systemen und Produkten wieder. Das herausragende Niveau der Produkte und Service von h/p/cosmos sowie attraktive Preise bilden den h/p/cosmos-Standard.

Stabil und wartungsarm

Mit ihrem stabilen Rahmen sind die Laufbänder nahezu unverwüstlich, sehr wartungsarm und bieten sowohl Läufern als auch Patienten dank ihres hochmodernen Designs ein angenehmes Laufgefühl. Sie zeichnen sich außerdem durch ihre Laufruhe, ihre vielseitigen Funktionen, ihre leistungsstarken Antriebssysteme und ihr zeitloses und benutzerfreundliches Design aus.

Medizinprodukte (Klasse IIb) und Sportlaufbänder

Unsere Laufbänder sind sowohl als medizinische Laufbänder der Risikoklasse IIb als auch als Sportlaufbänder erhältlich. Als Medizinprodukte eignen sie sich besonders für den Einsatz in den Bereichen Kardiologie, Neurologie, kardiologische Rehabilitation und Physiotherapie. Die Schnittstelle über coscom® v4 der h/p/cosmos Laufband- und Ergometerserie ermöglicht den Anschluss an EKG-, Ergospirometrie-Systeme, Blutdruckmessgeräte und Softwareprogramme. Mit der Einführung unserer neuesten medizinischen Laufband-Serie ist die gaitway® 3d-Option nun auch für Medizinprodukte gemäß der Medizinprodukteverordnung MDR (EU) 2017/745 mit Lauffläche von 150 x 50 cm und 170 x 65 cm erhältlich!

Kundenspezifische Konfiguration für individuelle Lösungen

Laufbänder von der Stange gibt es viele, bei h/p/cosmos erhalten Sie auch Ihre individuell zusammengestellte Laufbandlösung mit einer großen Auswahl an Optionen und Zubehör. Zu wenig Budget für die gewünschte Konfiguration? Geänderte Anforderungen an das Laufbandsystem aufgrund neuer Geschäftsfelder oder neuer Anwendungsbereiche? Kein Problem, die meisten Optionen und Zubehörteile können auch nachträglich nachgerüstet werden. Mit h/p/cosmos sind Sie immer auf dem richtigen Weg, denn dank des flexiblen und modularen Aufbaus können Sie keine falsche Entscheidung treffen.

KERNKOMPETENZ BIOMECHANIK

h/p/cosmos gaitway® 3d mit UserTerminal Touch (Pro) und Steigungsmodul in Mattschwarz

Instrumentiertes h/p/cosmos Laufband mit deckenmontierter Sturzsicherung

Ungefilterte Daten und parallele Datenströme erfüllen auf Wunsch höchste wissenschaftliche Standards und erleichtern die Auswertung

Biomechanische Anwendungen stellen besondere Anforderungen. Wir haben die richtigen Lösungen für Ihre Anwendungen.

Rahmenfarbe in speziellem Mattschwarz-Design RAL9005

um störende Reflexionen bei Kameraanwendungen zu vermeiden

Flexibles Handlauf-Konzept

ermöglicht höchste Flexibilität und freie Sicht auf die Hüften

Abnehmbare Handläufe und Handlaufsäulen

Für uneingeschränkte Sicht - Kameras erfassen jeden Winkel

Sturzsicherung durch Deckenmontage

Sicherheit für Sportler oder Patienten bei gleichzeitig uneingeschränkter Sicht

Science Port

Ein Geschwindigkeitssensor liefert exakte und ungefilterte Geschwindigkeitswerte

Flexibilität

Schneller und unkomplizierter Transport des Laufbands, z. B. mit einziehbaren Rädern

Klimakammer / Höhenkammer

Technische Sonderlösungen für Umgebungen in großer Höhe, bei Kälte und hoher Luftfeuchtigkeit

Drehrichtungsumkehr

ermöglicht exzentrisches Training / Bergablaufen

(bei gleichzeitiger Verwendung von Drehrichtungsumkehr und Steigung)

Erweiterte Konnektivität

Verschiedene externe Steuergeräte und Softwarelösungen erleichtern die Arbeit,

z. B. mit anderen Systemen wie EKG, Spiroergometrie, ECC, MoCap, IMUs, EMG

Perturbation

Die Perturbations-Option wurde für spezielle Therapie- und Trainingsanwendungen entwickelt. Dank unserer leistungsstarken Motoren sind extrem schnelle, ruckartige Beschleunigungen und Verzögerungen des Laufgurts möglich, wodurch ein Ausrutschen oder Stolpern simuliert werden kann. Eine Sturzprävention ist für diese Anwendungen zwingend erforderlich.

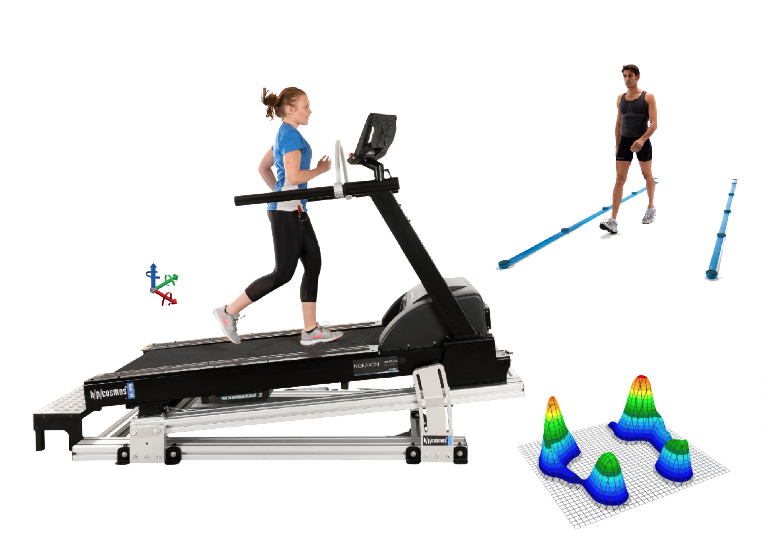

IMMER DIE RICHTIGE LÖSUNG

h/p/cosmos Laufband mit optofix® und 1,5 m Microgate OptoGait

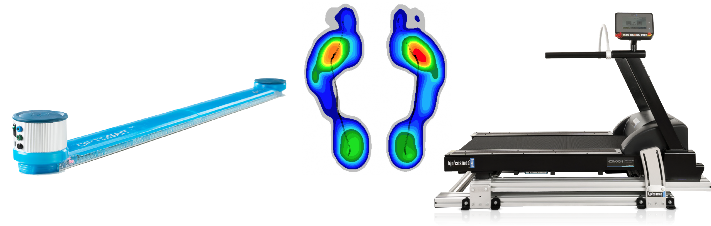

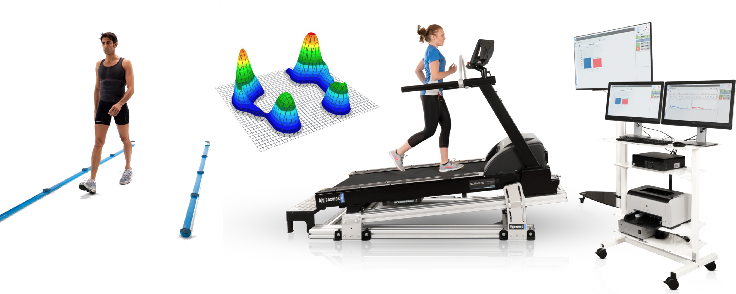

Das breite Spektrum biomechanischer Anwendungen erfordert variable Lösungen. Mit unseren verschiedenen, skalierbaren Biomechanik-Konzepten bieten wir Ihnen die bestmöglichen Werkzeuge, um valide Daten für Ihre Tätigkeiten zu generieren.

Microgate OptoGait

Die bewährte Technologie von Microgate ist der erste Schritt in die Welt der Biomechanik von h/p/cosmos. Zwischen zwei Balken wird ein „Teppich aus Lichtschranken“ aufgebaut, der die Schritte inkl. der zugehörigen Parameter auf die Tausendstelsekunde genau misst, während der Sportler oder Patient auf dem Laufband läuft. Der Fuß durchbricht die jeweiligen LEDs, und die Software berücksichtigt die Geschwindigkeit des Laufbands. Die Mindestlänge der Balken beträgt 1,0 m und kann in Schritten von 0,5 m erweitert werden.

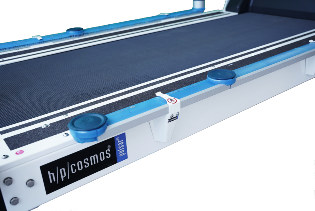

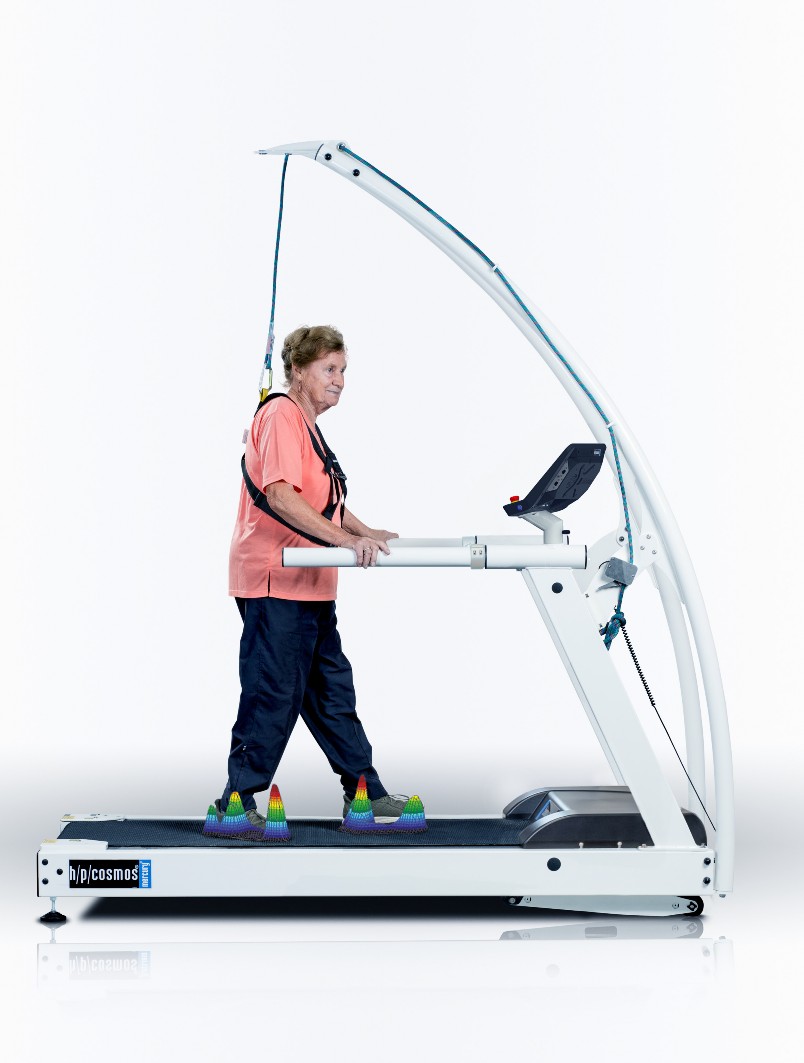

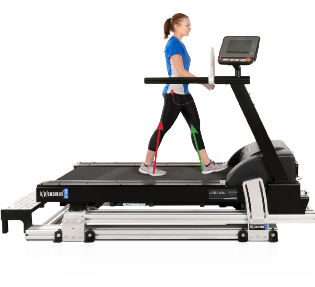

h/p/cosmos Laufband mit integrierter zebris FDM-T-Plattform

Die Software ermöglicht eine Live-Anzeige der Werte für Gang-Symmetrie oder -Asymmetrie im Links-Rechts-Vergleich, der Bodenkontaktzeiten und der Schrittlängen. Diese Werte sind nicht nur in der Biomechanik, sondern auch in der therapeutischen Anwendung von großer Bedeutung. Über den integrierten Triggerausgang können Triggersignale für jeden ersten Bodenkontakt (wie bei einem Fußschalter) weitergeleitet und an externe Systeme wie EMG oder EEG angeschlossen werden. Auf diese Weise können verschiedene Systeme zeitlich standardisiert werden. Mit optofix® befestigen sich die Balken des Systems magnetisch, sicher und in idealer Position am Laufbandrahmen.

zebris FDM-T

Das zebris FDM-T-System basiert auf einer Sensormatrix aus mehreren tausend kalibrierten kapazitiven Drucksensoren, die unter dem Laufgurt des Laufbands angebracht sind. Die Bewegung des Laufgurts wird kompensiert, sodass stabile Gang- und Rollparameter in der Software aufgezeichnet werden. Es sind keine Messvorbereitungen am Patienten erforderlich, und der Messvorgang kann in Echtzeit auf dem Bildschirm beobachtet werden. Neben der Stand-, Gang- und Gehanalyse wird auch die Kraftverteilung unter den Füßen angezeigt. Der Vergleich der Gang- und Laufparameter, die Kraftwerte von Vorfuß und Ferse sowie ein Links-Rechts-Vergleich werden schnell erfasst und zusammen mit den Laufbandparametern in einem übersichtlichen Bericht präzise zusammengefasst.

IMMER DIE RICHTIGE LÖSUNG

gaitway® 3d

Mz Fy

My

Mx Fx

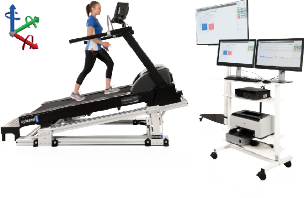

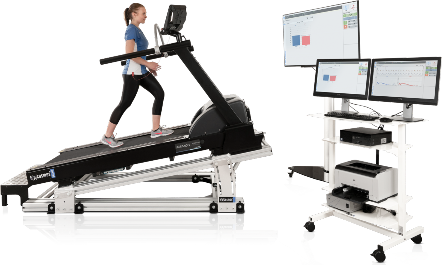

h/p/cosmos gaitway® 3d mit Steigungsmodul

Fz Ein Laufband, entwickelt von Biomechanikern für Biomechaniker. Dieses innovative System wurde in enger Zusammenarbeit zwischen den Spezialisten von Arsalis in Belgien und h/p/cosmos entwickelt und gebaut. Das gesamte Laufband (verfügbare Größen 150 x 50 cm / 170 x 65 cm / 190 x 65 cm) ist auf 3D-Kraftsensoren (Dehnungsmessstreifen) montiert, die Kräfte in drei Ebenen messen. Zusätzlich zur vertikalen Bodenreaktionskraft werden gleichzeitig die seitlichen und die Vorwärts- Rückwärts-Kräfte gemessen. Das Laufband funktioniert somit wie eine große Kraftmessplatte. Ein wissenschaftlich evaluierter Algorithmus unterteilt die Bodenreaktionskräfte während des Gangzyklus in linke und rechte Bodenkontakte, sodass für diese Anwendung erstmals kein geteilter Gurt erforderlich ist! Geteilte Gurtsysteme trennen die linke und rechte Spur und verändern das natürliche Gangbild erheblich!

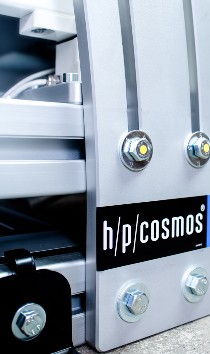

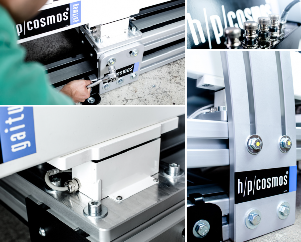

Eine besonders starre Rahmenkonstruktion unterstreicht den höchsten Präzisionsstandard ebenso wie die abnehmbaren Handläufe und der optionale Sicherheitsbügel, die zur Minimierung der Vibrationseigenschaften entkoppelt sind. Das gaitway® 3d wird mit seinem Untergestell und dem optionalen Neigungsmodul am Laborboden verschraubt. Optional kann das gaitway® 3d auch nahtlos mit anderen biomechanischen Systemen wie zebris FDM-T und über eine digitale Schnittstelle mit Video-/MoCap-Systemen (z.B. Qualisys & Vicon) verbunden werden.

Mit der Veröffentlichung unserer neuesten medizinischen Laufband- Serie ist die gaitway® 3d Option nun auch für Medizinprodukte gemäß der Medizinprodukteverordnung MDR (EU) 2017/745 mit Laufflächegrößen von 150 x 50 cm und 170 x 65 cm erhältlich!

MICROGATE OPTOGAIT

Live-Biofeedback ermöglicht die direkte Manipulation von Gangparametern

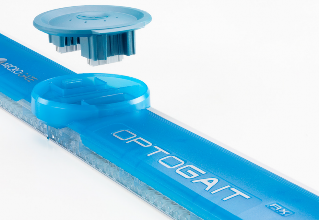

Mit optofix® platziert man die OptoGait Balken in der idealen Position, sodass ein Abspringen vom Laufband auf die Trittbretter weiterhin möglich ist.

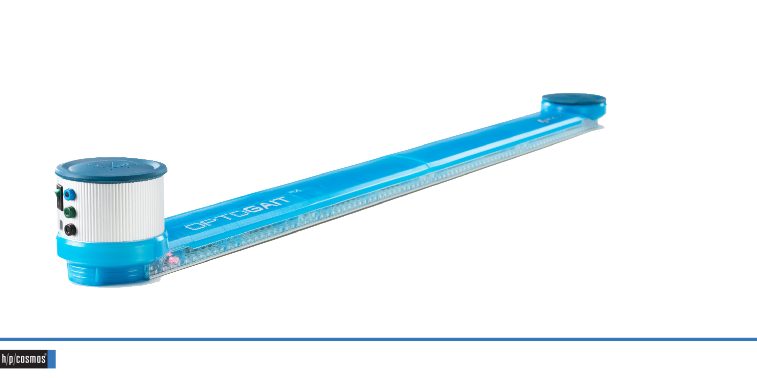

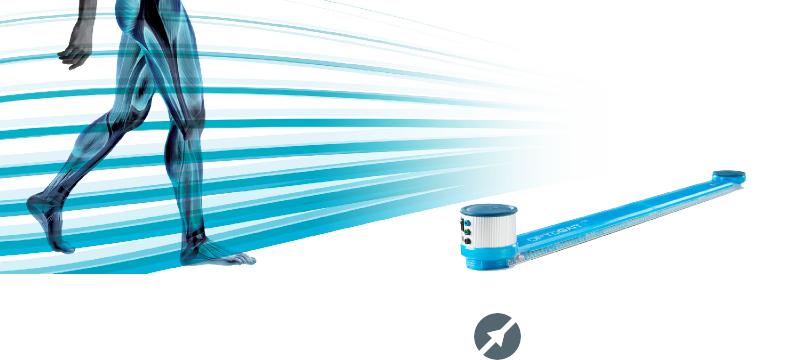

Microgate OptoGait

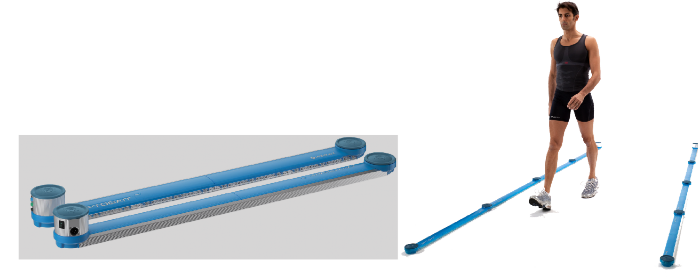

OptoGait wurde von der italienischen Firma Microgate entwickelt und ist ein bahnbrechendes System zur Bewegungsanalyse und Funktionsbewertung von Patienten unter normalen oder pathologischen Bedingungen.

Das System ist mit optischen Sensoren ausgestattet, die mit einer Frequenz von 1.000 Hz und einer Auflösung von ca. 1 cm arbeiten und räumlich-zeitliche Parameter beim Gehen, Laufen und anderen Bewegungsarten aufzeichnen. Mit dem magnetischen optofix® Haltersystem (entwickelt von h/p/cosmos) werden die OptoGait Balken magnetisch an der Seite des Laufbandrahmens befestigt und in optimaler Höhe über dem Laufgurt platziert.Während sich der Sportler auf dem Laufband bewegt, werden seine Schritte mit den entsprechenden Parametern auf die Tausendstelsekunde genau gemessen.

Das Laufband von h/p/cosmos kommuniziert über die bewährte und weit verbreitete RS232-Schnittstelle mit der OptoGait Software. Wenn die Geschwindigkeit des Laufbands während des Tests oder Trainings angepasst wird, werden die ermittelten Parameter automatisch berechnet und korrekt angezeigt. Für zusätzliche Sicherheit ist ein optionaler Sicherheitsbügel erhältlich, der einen Sturz verhindert und das Laufband in einem solchen Fall stoppt.

Die optimale Anzahl der Balken hängt von der Größe des Laufbands und der Länge der Lauffläche ab. Die Mindestlänge beträgt 1,0 m und kann in Schritten von 0,5 m erweitert werden.

Die Software verfügt außerdem über ein Biofeedback-Tool, das eine Live-Visualisierung der Symmetrie- oder Asymmetriewerte im Links- Rechts-Vergleich ermöglicht. Unterschiedliche Schrittlängen oder Bodenkontaktzeiten werden für den Sportler oder Patienten sofort sichtbar und sind für die Therapie besonders wichtig. Videosignale können in die Software eingespeist und synchronisiert werden.

MICROGATE OPTOGAIT

h/p/cosmos pulsar® mit magnetischer optofix®-Halterung und 1,5 m OptoGait

Das OptoGait System kann jederzeit modular mit Verbindungselementen erweitert werden.

Als Besonderheit bietet das System auch einen Triggerausgang. Bei jedem ersten Bodenkontakt wird ein TTL-Triggersignal ausgegeben (ähnlich einem digitalen Fußschalter), das in externe Systeme eingespeist werden kann. So kann beispielsweise ein EMG- oder EEG-Signal zeitlich standardisiert und zuverlässiger ausgewertet werden.

Die speedcontrol Software, eine Lösung von h/p/cosmos zur automatisierten Geschwindigkeits- und Steigungssteuerung, basiert ebenfalls auf dem OptoGait System.

Über die Anwendung auf dem Laufband hinaus kann Microgate OptoGait direkt auf dem Boden für Sprunganalysen (z. B. Kniebeuge- Sprung, Drop-Sprung, Gegenbewegungssprung) oder Ganganalysen (Overground) eingesetzt werden.

Studienübersicht Microgate OptoGait:

Lienhard, K., Schneider, D., & Maffiuletti, N. A. (2013): Validity of the OptoGait photoelectric system for the assessment of spatiotemporal gait parameters. Medical engineering & physics, 35(4), 500-504.

Kim, K. H., & Lee, S. M. (2014): Effects of forward & backward walking training with progressive body weight supported on stroke patients’ ambulatory ability. Physical Therapy Rehabilitation Science, 3(2), 77-85.

Lee, A., Park, J., & Lee, S. (2015): Gait analysis of elderly women after total knee arthroplasty. Journal of physical therapy science, 27(3), 591.

Jaen-Carrillo, D., et al. (2020). Test–retest reliability of the OptoGait system for the analysis of spatiotemporal running gait parameters and lower body stiffness in healthy adults. Proceedings of the institution of mechanical engineers, part p: journal of sports engineering and technology, 234(2), 154- 161.

Weart, A. N., et al. (2020). Agreement Between the OptoGait and Instrumented Treadmill System for the Quantification of Spatiotemporal Treadmill Running Parameters. Frontiers in Sports and Active Living, 2, 571385.

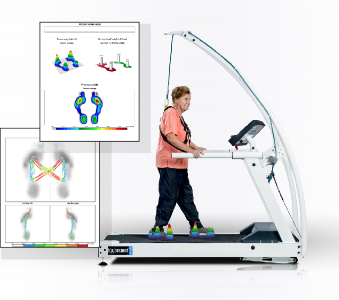

h/p/cosmos Laufband mit integrierter zebris FDM-T-Plattform

ZEBRIS FDM-T

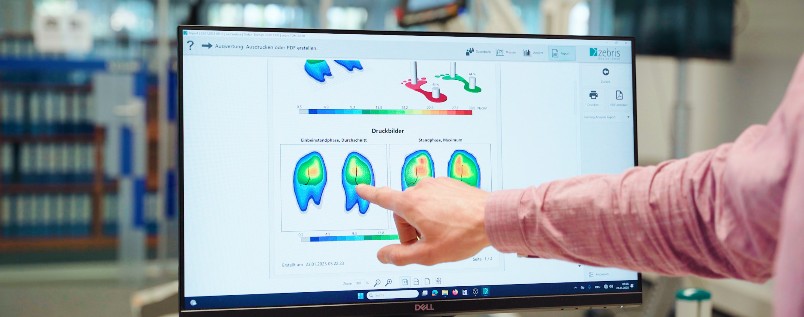

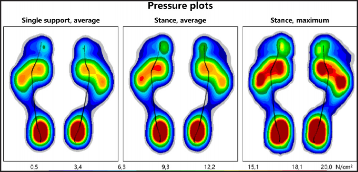

Übersichtliche Visualisierung der Druckverteilung in der zebris FDM-T-Software

zebris FDM-T

Das zebris FDM-T-System ist für h/p/cosmos Laufbänder mit Laufflächengrößen von 150 x 50 cm, 170 x 65 cm und 190 x 65 cm erhältlich. Eine Sensormatrix aus mehreren tausend kalibrierten kapazitiven Drucksensoren befindet sich direkt unter dem Laufgurt. Die Bewegung des Gurtes wird kompensiert, sodass stabile Gang- und Rollparameter analysiert werden können. Es sind keine Messvorbereitungen am Patienten erforderlich. Der Messvorgang kann in Echtzeit auf dem Bildschirm verfolgt werden.

Es eignet sich zur Analyse der Körperhaltung sowie des Gang- und Laufmusters und zeigt auf einzigartige Weise die Kraftverteilung unter dem Fuß. Der Vergleich von Gang- und Laufparametern, die Kraftwerte von Vorfuß und Ferse sowie ein Links-Rechts-Vergleich werden schnell und präzise ermittelt und zusammen mit den Laufbandparametern in einem übersichtlichen Bericht zusammengefasst. Der Bericht kann automatisch in wenigen Sekunden erstellt werden. Für wissenschaftliche Analysen können die Rohdaten aller Werte exportiert werden.

Im direkten Vergleich zu Drucksensoren ohne Laufband überzeugt das System durch die hohe Anzahl an Schrittwiederholungen bei gleichzeitiger Sicherheit für Patienten / Sportler durch optionale Sturzschutzvorrichtungen oder Entlastung. Weitere Optionen wie Gleichgewichtstraining oder visuelle Stimulation können insbesondere im therapeutischen Umfeld wertvolle Ergänzungen sein.

Beim Gangtraining mit adaptiver visueller Stimulation werden die Parameter Schrittlänge, Schrittbreite und Fußwinkel, die automatisch aus der durchgeführten Ganganalyse gewonnen werden, individuell an die Zielvorgaben angepasst. Die Werte können während des gesamten Trainings konstant bleiben oder sich im Laufe des Trainings schrittweise den Zielvorgaben annähern. Mit der intuitiv bedienbaren Software lässt sich der Behandlungsverlauf automatisch und einfach durch fundierte Berichte dokumentieren. Optional sind Beleuchtungs- und Kameraeinheiten zur Erfassung kinematischer Parameter und zur Videodokumentation erhältlich.

ZEBRIS FDM-T

Standardisierte und detaillierte Berichte visualisieren die Ergebnisse und schaffen Vergleichbarkeit

Das Dual-Task-Training in der virtuellen Realität / Umgebung fordert gleichzeitig motorische und kognitive Fähigkeiten heraus. Während des Gehens löst die Testperson Aufgaben unterschiedlicher Schwierig- keitsstufen, die Wahrnehmung, Gedächtnis und Rechenkompetenz beanspruchen. Dadurch werden die Aufmerksamkeit geschult und die Automatisierung des Gehens weiter verbessert. Das Training kann durch die Auswahl aus verschiedenen Modulen individuell auf jeden Patienten zugeschnitten werden.

Studienübersicht zebris FDM-T:

Hollander, K., Riebe, D., Campe, S., Braumann, K. M., & Zech,

A. (2014): Effects of footwear on treadmill running biomechanics in preadolescent children. Gait & posture, 40(3), 381-385.

Nüesch, C., et al. (2018). Repeatability of spatiotemporal, plantar pressure and force parameters during treadmill walking and running. Gait & posture, 62, 117-123.

Van Alsenoy, K., Thomson, A., & Burnett, A. (2018). Reliability and validity of the Zebris FDM-THQ instrumented treadmill during running trials. Sports biomechanics.

Steib, S., et al. (2019). Exploring gait adaptations to perturbed and conventional treadmill training in Parkinson’s disease: Time-course, sustainability, and transfer. Human movement science, 64, 123-132.

Nüesch, C., et al. (2019). The effect of different running shoes on treadmill running mechanics and muscle activity assessed using statistical parametric mapping (SPM). Gait & Posture, 69, 1-7.

ZEBRIS FDM-T 3D KINEMATIK

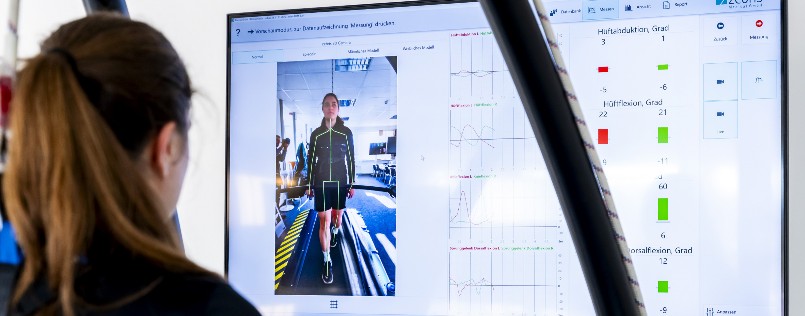

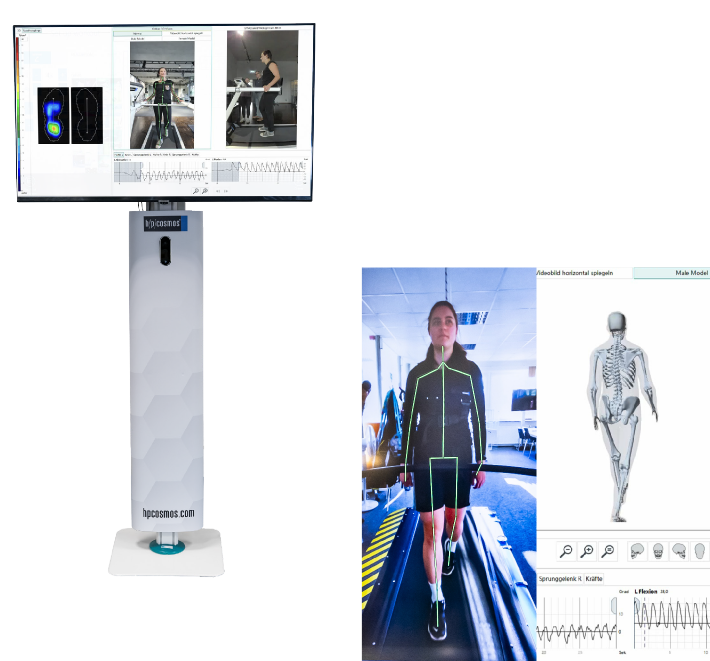

Markerloser Kinematikmodus mit 3D Liveansicht

Eine hochmoderne 3D-Kamera, die unauffällig in den PC Turm an der Front des Laufbands integriert ist, ermöglicht die markerlose Messung von Gelenk- und Haltungswinkeln. Dies eröffnet völlig neue Möglichkeiten, die über reine Drucksensorik hinausgehen und auch Hüft-, Knie- und Knöchelwinkel sowie deren Symmetrie umfassen. Und das ist noch nicht alles! Das Modul ermöglicht es Ihnen, ein männliches, ein weibliches oder ein Skelettmodell zu überlagern, um die menschliche Kinetik und Anatomie besser zu visualisieren. Zusätzlich zu den Parametern aus der Druckmessplatte misst das System live und markerlos Gelenkwinkel, Hüftabduktion, Hüft- und Kniebeugung, Sprunggelenkdorsalflexion, Gelenksymmetrie/-asymmetrie, Bewegungsumfang und bietet die Möglichkeit für digitales „Spiegeltraining“.

Fz

Mz Fy

My

Mx Fx

GAITWAY® 3D

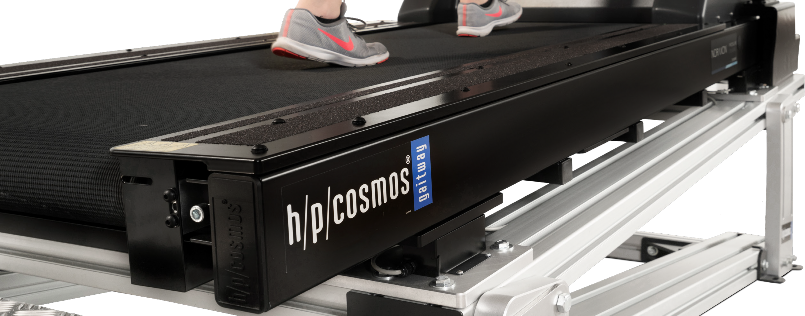

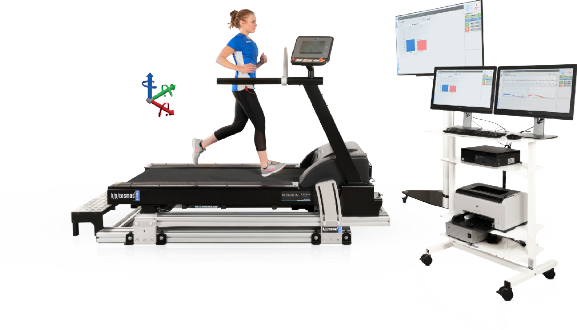

h/p/cosmos gaitway® 3d (170 x 65 cm) mit optionalem Steigungsmodul

3-Achsen-Kraftmessung Fz, Fy, Fx

h/p/cosmos gaitway® 3d

Das gaitway® 3d wurde in enger Zusammenarbeit zwischen h/p/cosmos und Arsalis entwickelt. Es misst die Bodenreaktionskräfte in drei Achsen sowie den Druckmittelpunkt (COP). Das gaitway® 3d ist derzeit in drei Laufflächen- Größen erhältlich: 150 x 50 cm, 170 x 65 cm oder 190 x 65 cm. Jede Größe ist für einen bestimmten Geschwindigkeitsbereich optimiert. Ein wissenschaftlich evaluierter Algorithmus unterteilt die Bodenreaktionskräfte während des Gangbildes in linke und rechte Bodenkontakte, sodass erstmals kein Split- Gurt für diese Anwendung erforderlich ist! Split-Gurt-Systeme trennen die linke und rechte Spur und verändern das natürliche Gangbild erheblich!

Aufgrund seiner extrem stabilen Konstruktion ist das gaitway® 3d in der Lage, biomechanische Signale von höchster Qualität aufzuzeichnen. Um die Vibrationseigenschaften weiter zu minimieren, wurden verschiedene Kompo- nenten (wie die abnehmbaren Handläufe und der optionale Sicherheitsbügel) vom Laufband und der Messplattform entkoppelt. Das gaitway® 3d wird mit seinem Untergestell und dem optionalen Neigungsmodul am Boden verschraubt. Optional kann das gaitway® 3d auch nahtlos mit anderen biomechanischen Systemen wie zebris FDM-T und über eine digitale Schnitt- stelle mit Video-/MoCap-Systemen (z. B. Qualisys & Vicon) verbunden werden. Zu den weiteren Funktionen gehören eine Patienten- / Sportlerwaage, die präzise Erfassung und Aufzeichnung von Bodenreaktionskräften mit einer Rate von bis zu 10 kHz, eine linke und rechte Kraftmessung für vertikale und horizontale Kräfte beim Gehen und Laufen sowie eine umfangreiche Liste biomechanischer Parameter für normale und pathologische Gangmuster.

Darüber hinaus ermöglicht das System auch die Anzeige von Biofeedback für

die Gangrehabilitation und das Leistungstraining. Digitale Start-/Stopp-Eingänge sowie Synchronisationsausgänge und analoge Signalausgänge ermöglichen die Integration des instrumentierten gaitway® 3d-Laufbands in z.B. EMG- und Bewegungsanalysesysteme. Automatische Software-Updates ermöglichen eine einfache Erweiterung der Funktionen und einen hohen Grad an Kundensupport.

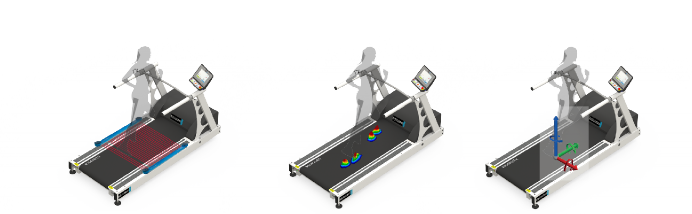

Die Kombination aus 3D-Kraftmessung und Druckverteilung in einem einzigen System macht das gaitway® 3d zu einem der weltweit fortschrittlichsten Laufbänder für die Biomechanik.

Optionale Druckverteilungsmessung

Die optionale, zusätzliche Installation einer Zebris-Druckverteilungsplattform unter dem Laufgurt kann das Spektrum der möglichen Anwendungen des gaitway® 3d erweitern. Die Auswertung der Druckverteilung liefert wertvolle Informationen wie den COP unter jedem Fuß während der Einfach- und Doppelkontaktphase, die Fußrotationswinkel und die Abrollcharakteristik.

GAITWAY® 3D

Messung der Gang-Symmetrie einschließlich Fußrotation und Abrollverhalten. Mehr Erkenntnisse durch optionale Ergänzung mit Druckverteilungssensoren

Testen der virtuellen Split-Belt-Funktion auf dem gaitway® 3d

Video herunterladen

Virtueller Split Belt

Die neue optionale Funktion „Virtual Split Belt“ des gaitway® 3d- Biomechanik-Laufbands bietet einen hervorragenden Mehrwert für Rehabilitation und Forschung. Sie wurde erstmals auf der ISBS Salzburg 2024 vorgestellt. Die Geschwindigkeiten für das linke und rechte Bein können während der Kontaktphasen des Gangzyklus in unterschiedlichen Bereichen eingestellt werden. Die schnelle Beschleunigung der fortschrittlichen h/p/cosmos-Laufbandantriebssysteme, die auch für den optionalen Perturbationsmodus verwendet werden, ermöglicht Geschwindigkeitsänderungen, mit denen zwei verschiedene Bandgeschwindigkeiten virtuell simuliert werden können, jedoch mit dem großen Vorteil, dass nur eine Lauffläche erforderlich ist. Auf Laufbändern mit einem einzigen Gurt können sich Läufer und Patienten frei auf der Lauffläche bewegen, ohne auf einen Abstand zwischen dem linken und rechten Laufgurt achten zu müssen. Das h/p/cosmos gaitway® 3d - Laufband mit einem einzigen Laufgurt hat keinen Spalt, sodass auch die Schrittbreite der Testperson / des Patienten normal bleibt. Selbst Überkreuzen ist auf dem gaitway® 3d mit einem einzigen Gurt kein Problem.

Studienübersicht h/p/cosmos gaitway® 3d:

Dierick, F., Penta, M., Renaut, D., & Detrembleur, C. (2004): A force measuring treadmill in clinical gait analysis. Gait & posture, 20(3), 299-303.

Van Caekenberghe, I., et al. (2013). Mechanics of overground accelerated running vs. running on an accelerated treadmill. Gait & Posture, 38(1), 125-131.

Meurisse, G. M., et al. (2016). Determination of the vertical ground reaction forces acting upon individual limbs during healthy and clinical gait. Gait & posture, 43, 245-250.

Bastien, G. J., Gosseye, T. P., & Penta, M. (2019). A robust machine learning enabled decomposition of shear ground reaction forces during the double contact phase of walking. Gait & posture, 73, 221-227.

Keshvari, B., et al. (2022). Evaluating the Effect of Shoes with Varying Mass on Vertical Ground Reaction Force Parameters in Short-Term Running. International Journal of Exercise Science, 15(1), 191-205.

Verschiedene Optionen für den Umgang mit Daten

Alle mit dem gaitway® 3d aufgezeichneten Daten sind auch im Rohformat verfügbar und können in verschiedene andere Software- und Analysesysteme importiert werden. Die Rohdaten werden individuell mit einer maximalen Rate von 10.000 Hz erfasst. Für maximale Kompatibilität mit externen Plattformen wie Motion-Capturing-Software oder EMG ist das gaitway® 3d mit analogen und digitalen Schnittstellen sowie Synchronisationsoptionen ausgestattet.

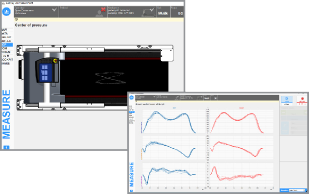

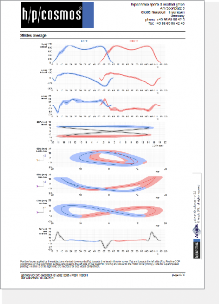

BEISPIELBERICHT DER H/P/COSMOS GAITWAY® 3D-SOFTWARE

BEISPIELBERICHT DER NORAXON MR3-SOFTWARE „FORCE MEETS PRESSURE“

SYSTEME AUF EINEN BLICK

PERFORMANCE-OPTIONEN

h/p/cosmos Laufband mit Sicherheitsbügel [cos10079-01va02] und Brustgurt [cos14903-04-M]

Leistungsstarke, zuverlässige und präzise Antriebssysteme ermöglichen genaue Messungen sowie vielseitige Anwendungen

Sportler an ihre Grenzen und darüber hinaus zu bringen, ist nur möglich, solange sie sich sicher fühlen und auf die Sicherheitssysteme und -Materialien verlass ist

h/p/cosmos SpeedControl [cos101000_speed_control] basiert auf einem optometrischen System und ermöglicht eine automatische Anpassung der Geschwindigkeit und Steigung an die Position des Probanden auf dem Laufgurt

Zusätzliche Optionen für Ihre individuelle Laufbandlösung

Die zahlreichen zusätzlichen Optionen ermöglichen es Ihnen, die Laufbänder von h/p/cosmos genau an Ihre Bedürfnisse und Ihren Anwendungsbereich anzupassen. Einige unserer erfolgreichsten Optionen:

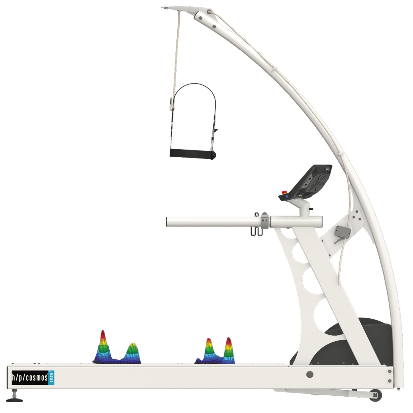

Sicherheitsbügel zur Sturzprävention

Im Falle eines Sturzes wird der Patient oder Sportler mit einem Brustgeschirr aufgefangen und das Laufband automatisch gestoppt. Der h/p/cosmos Sicherheitsbügel mit Brustgurt verhindert Stürze bei Stolpern und durch Koordinationsverlust in der Erschöpfungsphase. Die Sturzsicherung stoppt das Laufband sofort und automatisch durch ein Schnellstopp-System. Mit diesem Sicherheitsgefühl ist es möglich, bis an die Grenzen zu trainieren, was für eine präzise Diagnostik wichtig ist.

Leistung, hohe Geschwindigkeiten und Beschleunigungen mit 3-Phasen- Stromversorgungssystemen

Während die Leistungsdiagnostik von Marathonläufern oder Triathleten aufgrund des sehr ökonomischen Laufstils nur moderate Anforderungen an ein Laufbandsystem stellt, erfordert die Diagnose von Sportlern aus vielen anderen Sportarten deutlich höhere Leistungen. Auch wenn Sprint- und Geschwindigkeitstests mit großen und schweren Sportlern durchgeführt werden, muss das Laufbandsystem bei diesen kurzfristigen Spitzenbelastungen genaue, wiederholbare Ergebnisse liefern. Einphasige Stromversorgungen mit nur 230 Volt sind oft überfordert. Um diesen Anforderungen gerecht zu werden, bieten wir für die meisten unserer Laufbänder 3-phasige 400-Volt-Stromversorgungen an.

Integrierte Drehrichtungsumkehr

Bei der Pulsar-Serie kann die Laufrichtung des Gurts standardmäßig umgekehrt werden. Bei gleichzeitig eingestellter Steigung kann so das Bergablaufen simuliert werden. Diese Option ist für alle h/p/cosmos-Laufbänder mit Steigungsoption verfügbar.

SpeedControl

Die manuelle Anpassung der Laufbandgeschwindigkeit an Ihre aktuelle Geschwindigkeit kann bei höheren Geschwindigkeiten eine schwierige oder sogar ablenkende Aufgabe sein. Die SpeedControl von h/p/cosmos wurde entwickelt, um Geschwindigkeit und Steigung entsprechend Ihren individuellen Voreinstellungen zu regeln.

Zusätzliche Tastatur

Die zusätzliche Tastatur ermöglicht Trainern oder Therapeuten die perfekte Steuerung des Laufbands von einem idealen Standort rund um das Laufband.

DAS FLEXIBLE HANDLAUFKONZEPT

Einige unserer meistverkauften Handlauf- konfigurationen:

Das überarbeitete h/p/cosmos Handlaufkonzept ermöglicht eine schnelle und flexible Anpassung des Laufbands an verschiedene Anforderungen.

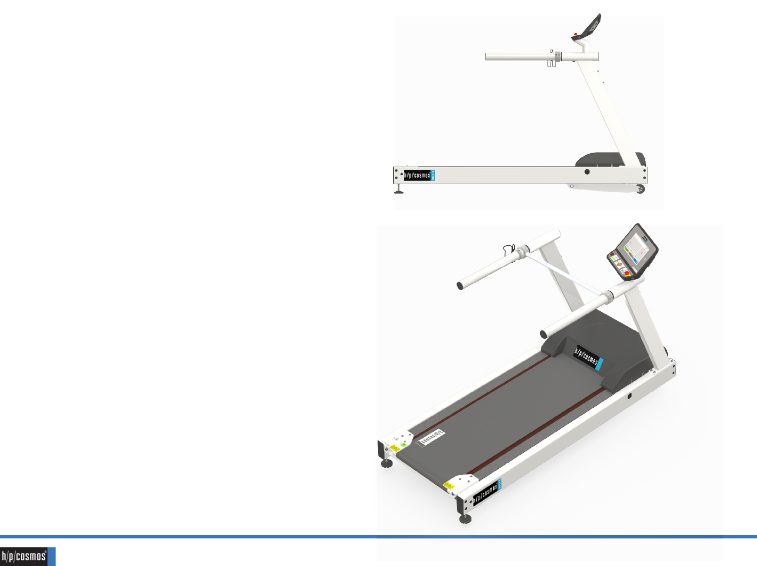

quasar® med

mit Standard-Handläufen

quasar® med mit optionalen verstellbaren Handläufen [cos102550-01]

pulsar® 3p mit optionalen sehr kurzen Handläufen [cos103867]

quasar® med

mit optionalen langen Handläufen [cos103876]

pulsar® med mit optionalen Speed-Handläufen [cos103651]

pulsar® med mit optionalen Speed- Handläufen [cos103651] und extrabreiten Trittflächen links [cos14764] und rechts [cos102187]

Standard- und langer Handlauf

Das genial einfache Steckkonzept macht es zum Kinderspiel, die Handläufe zu wechseln und an die jeweilige Anwendung anzupassen. Standardmäßig liefern wir unsere Laufbänder mit Handläufen, die etwa ein Drittel der Länge der Lauffläche abdecken. Durch schnelles Lösen von zwei Sechskantschrauben kann der kurze Handlauf leicht entfernt und vom Therapeuten oder Trainer durch einen langen Handlauf (der bis zum Ende der Lauffläche reicht) ersetzt werden, entweder auf einer Seite oder auf beiden Seiten (für zusätzliche Sicherheit beim Betreten des Laufdecks).

Sehr kurzer Handlauf

Für spezielle Anwendungen können die Handläufe vollständig entfernt werden. Aus Sicherheitsgründen muss dann eine Querstange verwendet werden, die an zwei sehr kurzen Handläufen oder an Speed-Handläufen mit zusätzlichen Griffen befestigt wird, um das Auf- und Abspringen während Überfrequenz-Sprinttrainings zu erleichtern. Diese Variante ist beispielsweise sinnvoll, wenn eine Videoanalyse in der Sagittalebene durchgeführt wird oder ein EKG-Belastungstest in der Kardiologie (Handlauf könnte die Kabelführung beeinträchtigen).

Verstellbarer Handlauf

Die Laufbänder können auch mit höhen- und breitenverstellbaren Handläufen geliefert werden. Diese Variante ist ideal, wenn Sie eine heterogene Kundschaft bedienen (z. B. beträgt der Verstellbereich für Laufdeckgrößen von 170 x 65 cm und 190 x 65 cm 765 ... 1.215 mm in der Höhe und 665 1.315 mm in der Breite,

was für die meisten Personen geeignet ist). Sie bieten optimale Bedingungen für die Therapie und/oder das Training verschiedener Patiententypen, von Kindern über kleine und große Personen bis hin zu adipösen Patienten. In Kombination mit der optionalen Armstütze ermöglichen Sie den Patienten außerdem ein sichereres Training ohne Angst. Als zusätzliche Funktion bietet die optionale Armstütze die Möglichkeit einer manuellen Entlastung durch den Patienten, der sein Körpergewicht teilweise auf diese stabilen Polster verlagert.

KONFIGURATION MICROGATE OPTOGAIT: GANG-/LAUFANALYSE BASIC

KONFIGURATION MICROGATE OPTOGAIT : GANG-/LAUFANALYSE ADVANCED

KONFIGURATION MICROGATE OPTOGAIT : GANG-/LAUFANALYSE PROFESSIONAL

E&OE. Änderungen ohne vorherige Ankündigung vorbehalten. Die Abbildungen können Zubehör und optionale Ausstattungsmerkmale zeigen, die nicht Teil der Standardausstattung oder der empfohlenen Konfiguration sind.

Seite: 18

cos01-de-bio-01

Es gelten unsere Allgemeinen Geschäftsbedingungen: www.hpcosmos.com

KONFIGURATION QUASAR® MED: GANGANALYSE STANDARD ZEBRIS

E & OE. Änderungen ohne vorherige Ankündigung vorbehalten. Die Abbildungen können Zubehör und Sonderausstattungen zeigen, die nicht zur Standardausstattung oder zur empfohlenen Konfiguration gehören.

Es gelten unsere Allgemeinen Geschäftsbedingungen: www.hpcosmos.com

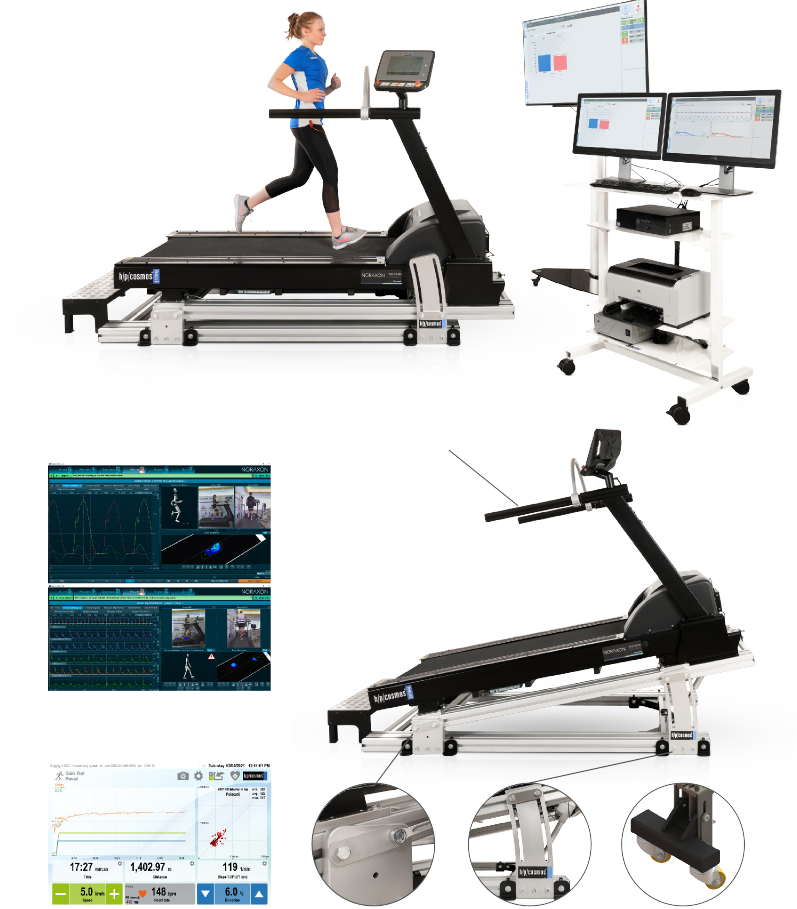

SYSTEMLÖSUNG BIOMECHANIK GAITWAY® 3D

„FORCE MEETS PRESSURE ADVANCED“

BIOMECHANIK FÜR WISSENSCHAFTLICHE UND INDUSTRIELLE FORSCHUNG GAITWAY® 3D 170 X 65 CM

Vollständig abnehmbare Handläufe und Terminals ermöglichen maximale Sichtbarkeit für die Bewegungserfassung oder Videoanalyse. Für jede Anwendung ohne Handläufe ist eine Sturzsicherung vorgeschrieben.

Verschiedene Signale (gaitway® 3d, Hochgeschwindigkeitsvideo, Druckverteilung usw.) können live erfasst und in der Noraxon MR3-Software aufgezeichnet werden.

Screenshot mit Parametern, darunter auch HRV (Herzfrequenzvariabilität) im Chatter-Diagramm sowie Schrittzahl, Schrittlänge und Schrittfrequenz

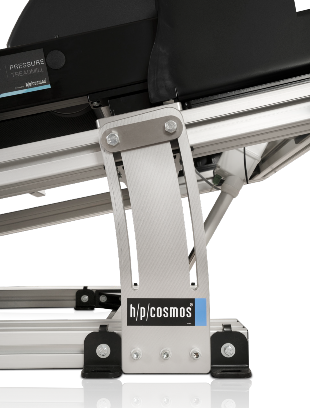

Verstärkte Befestigungen im Steigungmodus ermöglichen höchste Stabilität und hervorragende Kraftdatenqualität

Einziehbare Transporträder ermöglichen bei Bedarf eine flexible Verlagerung des gaitway® 3d

SYSTEMLÖSUNG BIOMECHANIK GAITWAY® 3D

„FORCE MEETS PRESSURE ADVANCED“

E&OE. Änderungen ohne vorherige Ankündigung vorbehalten. Die Abbildungen können Zubehör und optionale Ausstattungsmerkmale zeigen, die nicht Teil der Standardausstattung oder der empfohlenen Konfiguration sind.

Es gelten unsere Allgemeinen Geschäftsbedingungen: www.hpcosmos.com

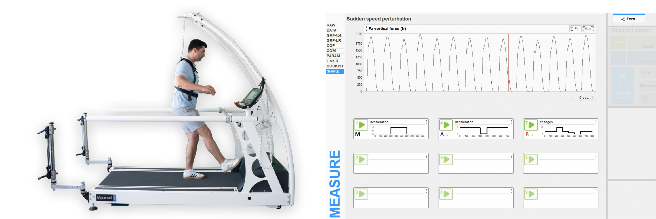

Der Perturbationsmodus ermöglicht plötzliche Geschwindigkeitsänderungen, um Ausrutschen und Stolpern auf h/p/cosmos-Laufbändern mit UserTerminal Touch (Pro) zu simulieren

SPEZIFIKATIONEN H/P/COSMOS GAITWAY® 3D MODIFIKATION

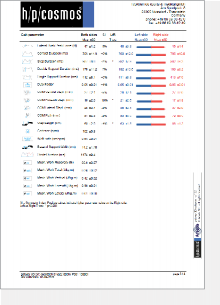

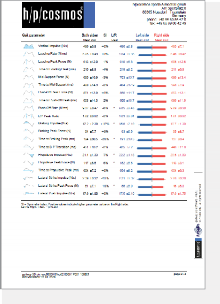

VOLLSTÄNDIGE H/P/COSMOS-VERGLEICHSMATRIX FÜR GEH-/LAUFPARAMETER UND MERKMALE IN DER BIOMECHANIK

SPEZIFIKATIONEN STRATOS® SPORT [BASIS-LAUFBANDMODELL VOR DER GAITWAY® 3D-MODIFIKATION]

Gewicht und Maße können je nach Zusatzausstattung variieren.

Optional gegen Aufpreis sind Sonderfarben, Spezialhandläufe, Sonderspannungen, andere Optionen sowie weiteres Zubehör erhältlich. Gewicht und Verpackungsspezifikationen können abweichen, abhängig von Optionen, Zubehör, Verpackung und Transportart. Irrtum und Änderungen vorbehalten.

Leistungseinschränkungen:

Bitte beachten Sie die Leistungseinschränkungen der 230 Volt 1-phasigen Spannungsversorgung. Die 230 Volt Spannung ist für normale Fitness- oder Therapieanwendungen ausreichend. Für spezielle Hochleistungsanwendungen (Schnelligkeitstraining, kontrollierte Aufsprünge, Sidesteps, schwere Anwender mit höherer Geschwindigkeit, extreme Steigungswinkel, etc.) werden Laufband Modelle mit 3-phasiger (Drehstrom) 3x400 Volt Netzversorgung (z. B. Modelle h/p/cosmos quasar® med 3p, pulsar® 3p, venus® oder saturn®) empfohlen.

Seite: 24

cos01-de-bio-01

Warnung! Installation, Inbetriebnahme, Einweisung, Wartung und Reparaturen nur durch h/p/cosmos geschul- tes und autorisiertes Personal. Für Laufbandanwendungen bei denen ein Sturz ein unvertretbares Risiko dar- stellt, ist eine Sturzsicherung vorgeschrieben (z.B. Sicherheitsbügel). Weitere Informationen siehe Gebrauchs- anweisung. Freier Sicherheitsabstand hinter dem Laufband: min. L: 2 m x Laufbandbreite. Kinder dürfen sich nur unter permanenter Aufsicht und durch ein Sturzsicherungssystem gesichert auf dem Laufband befinden.

SPEZIFIKATIONEN STRATOS® MED [BASISMODELL DES LAUFBANDES VOR DER GAITWAY® 3D-MODIFIZIERUNG]

Gewicht und Maße können je nach Zusatzausstattung variieren.

Optional gegen Aufpreis sind Sonderfarben, Spezialhandläufe, Sonderspannungen, andere Optionen sowie weiteres Zubehör erhältlich. Gewicht und Verpackungsspezifikationen können abweichen, abhängig von Optionen, Zubehör, Verpackung und Transportart. Irrtum und Änderungen vorbehalten.

Leistungseinschränkungen:

Bitte beachten Sie die Leistungseinschränkungen der 230 Volt 1-phasigen Spannungsversorgung. Die 230 Volt Spannung ist für normale Fitness- oder Therapieanwendungen ausreichend. Für spezielle Hochleistungsanwendungen (Schnelligkeitstraining, kontrollierte Aufsprünge, Sidesteps, schwere Anwender mit höherer Geschwindigkeit, extreme Steigungswinkel, etc.) werden Laufband Modelle mit 3-phasiger (Drehstrom) 3x400 Volt Netzversorgung (z. B. Modelle h/p/cosmos quasar® med 3p, pulsar® 3p, venus® oder saturn®) empfohlen.

Warnung! Installation, Inbetriebnahme, Einweisung, Wartung und Reparaturen nur durch h/p/cosmos geschul- tes und autorisiertes Personal. Für Laufbandanwendungen bei denen ein Sturz ein unvertretbares Risiko dar- stellt, ist eine Sturzsicherung vorgeschrieben (z.B. Sicherheitsbügel). Weitere Informationen siehe Gebrauchs- anweisung. Freier Sicherheitsabstand hinter dem Laufband: min. L: 2 m x Laufbandbreite. Kinder dürfen sich nur unter permanenter Aufsicht und durch ein Sturzsicherungssystem gesichert auf dem Laufband befinden.

SPEZIFIKATIONEN STELLAR® SPORT [BASISMODELL DES LAUFBANDES VOR DER GAITWAY® 3D-MODIFIZIERUNG]

Gewicht und Maße können je nach Zusatzausstattung variieren.

Optional gegen Aufpreis sind Sonderfarben, Spezialhandläufe, Sonderspannungen, andere Optionen sowie weiteres Zubehör erhältlich. Gewicht und Verpackungsspezifikationen können abweichen, abhängig von Optionen, Zubehör, Verpackung und Transportart. Irrtum und Änderungen vorbehalten.

Leistungseinschränkungen:

Bitte beachten Sie die Leistungseinschränkungen der 230 Volt 1-phasigen Spannungsversorgung. Die 230 Volt Spannung ist für normale Fitness- oder Therapieanwendungen ausreichend. Für spezielle Hochleistungsanwendungen (Schnelligkeitstraining, kontrollierte Aufsprünge, Sidesteps, schwere Anwender mit höherer Geschwindigkeit, extreme Steigungswinkel, etc.) werden Laufband Modelle mit 3-phasiger (Drehstrom) 3x400 Volt Netzversorgung (z. B. Modelle h/p/cosmos quasar® med 3p, pulsar® 3p, venus® oder saturn®) empfohlen.

Warnung! Installation, Inbetriebnahme, Einweisung, Wartung und Reparaturen nur durch h/p/cosmos geschul- tes und autorisiertes Personal. Für Laufbandanwendungen bei denen ein Sturz ein unvertretbares Risiko dar- stellt, ist eine Sturzsicherung vorgeschrieben (z.B. Sicherheitsbügel). Weitere Informationen siehe Gebrauchs- anweisung. Freier Sicherheitsabstand hinter dem Laufband: min. L: 2 m x Laufbandbreite. Kinder dürfen sich nur unter permanenter Aufsicht und durch ein Sturzsicherungssystem gesichert auf dem Laufband befinden.

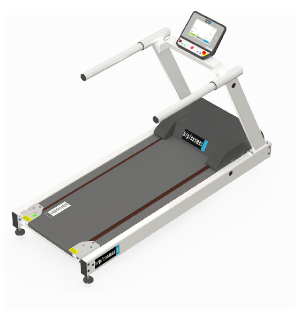

SPEZIFIKATIONEN STELLAR® MED [BASISMODELL DES LAUFBANDES VOR DER GAITWAY® 3D-MODIFIZIERUNG]

Gewicht und Maße können je nach Zusatzausstattung variieren.

Optional gegen Aufpreis sind Sonderfarben, Spezialhandläufe, Sonderspannungen, andere Optionen sowie weiteres Zubehör erhältlich. Gewicht und Verpackungsspezifikationen können abweichen, abhängig von Optionen, Zubehör, Verpackung und Transportart. Irrtum und Änderungen vorbehalten.

Leistungseinschränkungen:

Bitte beachten Sie die Leistungseinschränkungen der 230 Volt 1-phasigen Spannungsversorgung. Die 230 Volt Spannung ist für normale Fitness- oder Therapieanwendungen ausreichend. Für spezielle Hochleistungsanwendungen (Schnelligkeitstraining, kontrollierte Aufsprünge, Sidesteps, schwere Anwender mit höherer Geschwindigkeit, extreme Steigungswinkel, etc.) werden Laufband Modelle mit 3-phasiger (Drehstrom) 3x400 Volt Netzversorgung (z. B. Modelle h/p/cosmos quasar® med 3p, pulsar® 3p, venus® oder saturn®) empfohlen.

Warnung! Installation, Inbetriebnahme, Einweisung, Wartung und Reparaturen nur durch h/p/cosmos geschul- tes und autorisiertes Personal. Für Laufbandanwendungen bei denen ein Sturz ein unvertretbares Risiko dar- stellt, ist eine Sturzsicherung vorgeschrieben (z.B. Sicherheitsbügel). Weitere Informationen siehe Gebrauchs- anweisung. Freier Sicherheitsabstand hinter dem Laufband: min. L: 2 m x Laufbandbreite. Kinder dürfen sich nur unter permanenter Aufsicht und durch ein Sturzsicherungssystem gesichert auf dem Laufband befinden.

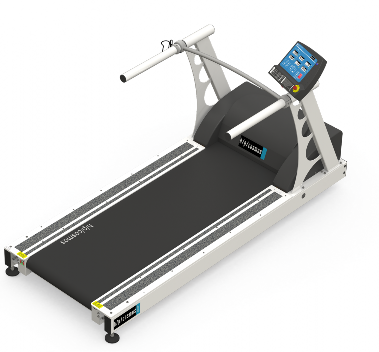

SPEZIFIKATIONEN PULSAR® SPORT 3P (MCU5) [BASISMODELL DES LAUFBANDES VOR DER GAITWAY® 3D-MODIFIZIERUNG]

Gewicht und Maße können je nach Zusatzausstattung variieren.

Optional gegen Aufpreis sind Sonderfarben, Spezialhandläufe, Sonderspannungen, andere Optionen sowie weiteres Zubehör erhältlich. Gewicht und Verpackungsspezifikationen können abweichen, abhängig von Optionen, Zubehör, Verpackung und Transportart. Irrtum und Änderungen vorbehalten.

Leistungseinschränkungen:

Bitte beachten Sie die Leistungseinschränkungen der 230 Volt 1-phasigen Spannungsversorgung. Die 230 Volt Spannung ist für normale Fitness- oder Therapieanwendungen ausreichend. Für spezielle Hochleistungsanwendungen (Schnelligkeitstraining, kontrollierte Aufsprünge, Sidesteps, schwere Anwender mit höherer Geschwindigkeit, extreme Steigungswinkel, etc.) werden Laufband Modelle mit 3-phasiger (Drehstrom) 3x400 Volt Netzversorgung (z. B. Modelle h/p/cosmos quasar® med 3p, pulsar® 3p, venus® oder saturn®) empfohlen.

befinden.

Warnung! Installation, Inbetriebnahme, Einweisung, Wartung und Reparaturen nur durch h/p/cosmos geschultes und autorisiertes Personal. Für Laufbandanwendungen bei denen ein Sturz ein unvertretbares Risiko darstellt, ist eine Sturzsicherung vorgeschrieben (z.B. Sicherheitsbügel). Weitere Informationen siehe Gebrauchsanweisung. Freier Sicherheitsabstand hinter dem Laufband: min. L: 2 m x Laufbandbreite. Kinder dürfen sich nur unter permanenter Aufsicht und durch ein Sturzsicherungssystem gesichert auf dem Laufband

PLATZ FÜR IHRE NOTIZEN:
