perturbation
gangstabilität und sturzprävention
der zeit voraus®
UserTerminal
drehbar

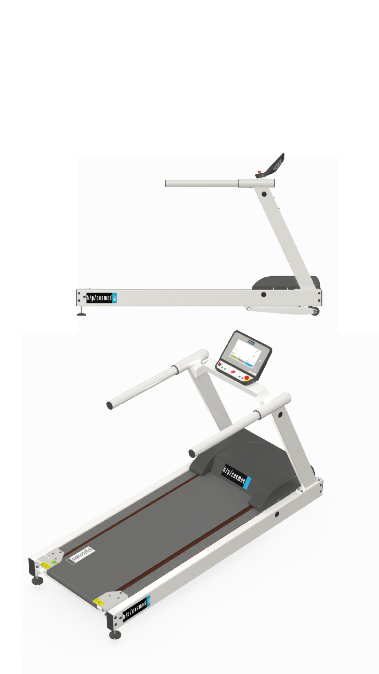

mercury® med mit Standard Handlauf
zuverlässige laufbänder - made in germany
German Engineering since 1988

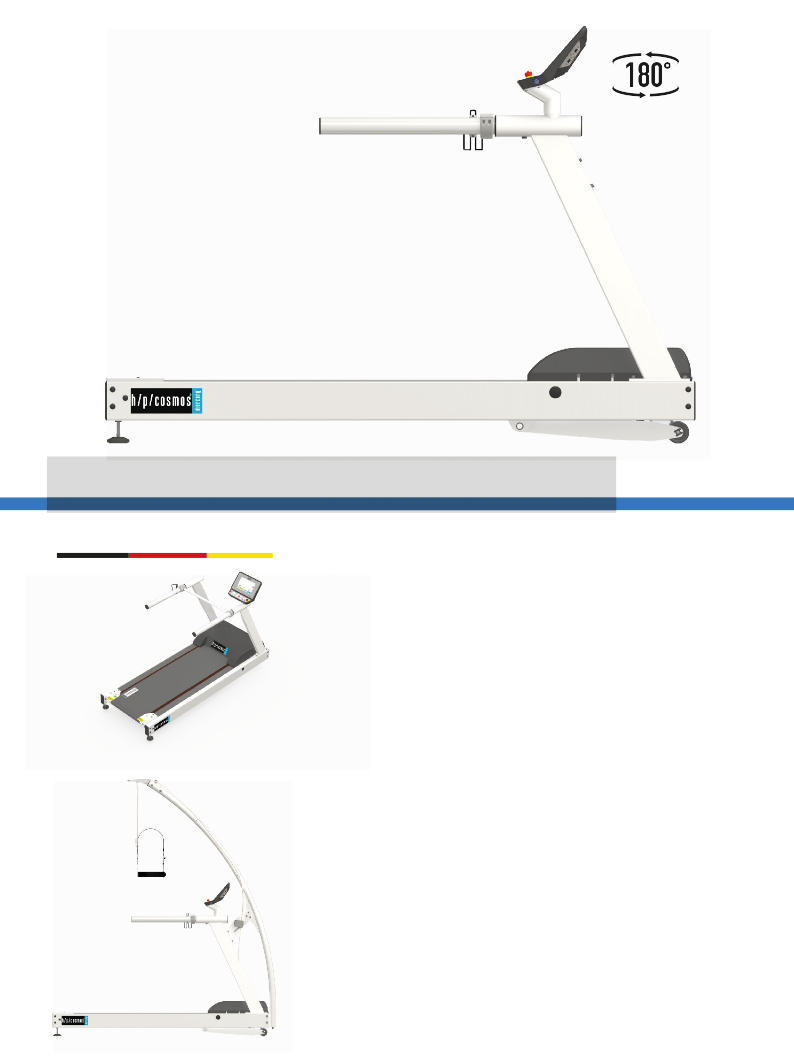

mercury® med mit Standard Handlauf

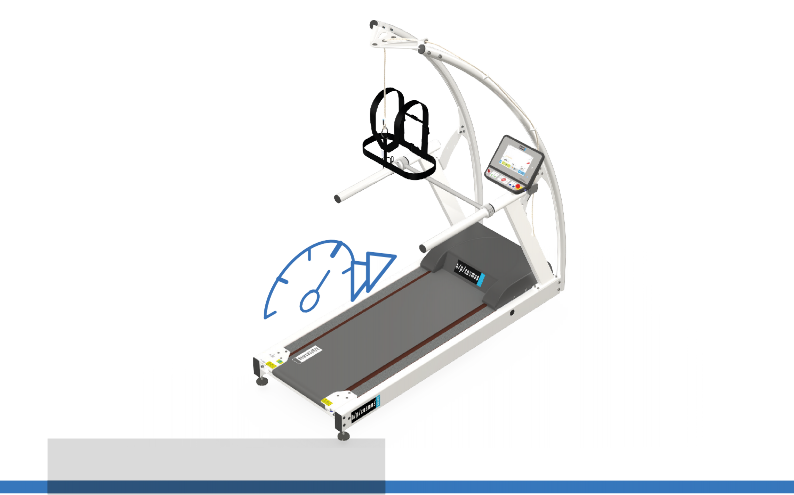

mercury® med mit Standard Handlauf und Sicherheitsbügel zur Sturzprävention [cos10079-01va01]
Seite: 2
Profitieren Sie von unserer Erfahrung in der Herstellung und dem weltweiten Service von Standard- sowie kundenspezifischen Laufband-Lösungen seit 1988.
Seit 1988 entwickelt und fertigt h/p/cosmos in Deutschland Laufbänder für unterschiedlichste Anwendungsgebiete, darunter Fitness, Leistungssport, Sportmedizin, Leistungsdiagnostik, kardiopulmonale Diagnostik, orthopädische und neurologische Rehabilitation, Gangtherapie, Biomechanik, Militär und Spezialkräfte. Diese Erfahrung, höchste Qualitätsstandards und fortschrittliche Technologie bilden die Basis unseres Unternehmens und spiegeln sich in allen Laufbändern wieder. Die Kombination aus höchstem Anspruch an Produkt und Service sowie attraktive Preise bilden den h/p/cosmos Standard.
Der Stabile Rahmen der Laufbänder macht die Geräte beinahe unzerstörbar, extrem wartungsarm und bietet sowohl Läufern als auch Patienten ein angenehmes Laufgefühl. Besonders zeichnen sich die Geräte durch den leisen und kraftvollen Antrieb, vielseitige Funktionen und das zeitlose, anwenderfreundliche Design aus.
Unsere Laufbänder sind sowohl als Medizinprodukte der Risikoklasse IIb als auch als Sportgeräte verfügbar. Als Medizinprodukt werden sie besonders in der Kardiologie, Neurologie, kardiologischen Rehabilitation und Physiotherapie eingesetzt. Mittels coscom® v4 Schnittstelle ist der Anschluss der h/p/cosmos Laufbänder und Ergometer an viele EKG- und Ergospirometriesysteme, Blutdruckmessgeräte und weitere Software gewährleistet.
verbesserung der gangstabilität
Das h/p/cosmos Perturbationsmodul ermöglicht die Übertragung von täglichen Aktivitäten in die sichere und anpassbare Umgebung eines (medizinischen) Laufbandes mit Sicherheitsbügel zur Sturzprävention.
Stürze können als ein allgemeines Lebensrisiko angesehen werden. Nicht nur ältere oder vorerkrankte Menschen sind betroffen, sondern auch junge, gesunde Menschen sind ohne erkennbare Ursache sturzgefährdet. So kommt es jährlich zu Millionen von Stürzen, die Verletzungen des Bewegungsapparates und damit verbundene Gangunsicherheiten zur Folge haben. Da jeder Sturz schwerwiegende gesundheitliche Folgen haben kann, ist die Fähigkeit, Stürze zu verhindern oder vorzubeugen, ein großer Gewinn für die Gesundheit des Einzelnen. Aufgrund der zunehmenden Alterung der Bevölkerung sind das Problem und die schwerwiegenden Folgen von Stürzen bereits heute ein sehr wichtiges Thema und werden in Zukunft weiter an Bedeutung gewinnen.
Stürze sind sehr häufig mit dem Gehen und insbesondere mit Ausrutschen und Stolpern beim Gehen verbunden (Kurz et al., 2016; McCrum et al., 2017; Pigman et al., 2019). Dabei handelt es sich um eine plötzliche und unerwartete Änderung der Geschwindigkeit nach vorne oder hinten. Echte Beispiele dafür sind, dass der Fuß an der Kante eines Teppichs hängen bleibt (Stolpern) oder der Fuß nach vorne rutscht (Ausrutschen), wenn er z. B. auf nassen Fliesen oder Eis aufsetzt.
Schnelle Pertubationsreize
Pertubationsprofile - Wechsel zwischen selbst erstellten und vorgefertigten Profilen
Quick Generator für eine schnelle und zuverlässige Anpassung der Störreize
Seite: 4
individuelle anwendung der perturbation
Aufgrund der häufigsten Sturzursachen hat sich die Forschung auf plötzliche Beschleunigungen, Verlangsamungen oder Stopps des Laufbands konzentriert (Kurz et al., 2016; Liu, Bhatt & Pai, 2016; McCrum et al., 2017; Pigman et al., 2019). Während im realen Leben Ausrutschen und Stolpern die Hauptursachen sind, kann es auch auf anderen Ebenen zu Störungen kommen. Wissenschaft und Industrie haben verschiedene technische Geräte entwickelt, die jedoch kostenintensiv sind und deren Realitätsnähe und Relevanz oft fraglich sind.
Das h/p/cosmos Störmodul kann sehr plötzliche Geschwindigkeitsänderungen erzeugen. Diese können so plötzlich und unerwartet auftreten, dass der Einsatz einer Sturzsicherung, wie z.B. des h/p/cosmos Sicherheitsbügel mit Brustgeschirr oder des Gewichtsentlastungssystem h/p/cosmos airwalk® ap zwingend erforderlich ist. Durch den starken Motor können Beschleunigungen bis zu 17,36 m/sec² erreicht werden (zum Vergleich: der Sportwagen Bugatti Veyron benötigt 2,6 sec von 0 ... 100 km/h, was 15,2 m/sec² entspricht). Die meisten Störeinflüsse innerhalb einer Trainingseinheit liegen jedoch auf einem niedrigeren Niveau und ermöglichen ein individuelles Training für viele unterschiedliche Patienten. Während des Trainings kann die Intensität mit wenigen Klicks angepasst werden.
Da in der realen Welt die Störungen unerwartet auftreten, enthält das h/p/cosmos Perturbationsmodul einen „Quick Generator“ mit „Zufallsfaktor“. Die Probanden können weder den genauen Zeitpunkt noch die Art des nächsten Ereignisses vorhersagen.
Einzelne Störimpulse oder komplexe Trainingseinheiten können im Profileditor individuell konfiguriert werden. Am schnellsten lässt sich ein Gangstabilitätstraining mit dem „Quick Generator“ erstellen. Schieberegler für Gesamttrainingsdauer, Frequenz und Intensität (Geschwindigkeitsänderung und Dauer in Millisekunden) können einfach definiert werden. Sofern die Patienten gut auf das Training ansprechen, kann die Gesamtintensität kontrolliert gesteigert werden.
Dual Tasking - Nenne die Landesflagge
Dual Tasking - Stroop-Test
Quick Generator für die schnelle und zuverlässige Einstellung der Störreize
faktengestützte entwicklung
Solange die Patienten sich auf ihre (mit Störreizen versehene) Gehaufgabe konzentrieren können, werden sie diese vermutlich bewältigen. Wie in der Realität kann eine eher einfache Aufgabe jedoch schwierig werden, sobald die Versuchspersonen eine zusätzliche Aufgabe ausüben (z. B. während des Gehens eine Nachricht auf dem Mobiltelefon tippen).
Um ein schwierigeres und realistischeres Training zu ermöglichen, erlaubt das h/p/cosmos Perturbationsmodul das Hinzufügen von Dual Tasking-Übungen, um den Fokus auf eine andere Aufgabe (weg vom Gehen) zu lenken. Kognitive Tests wie der Stroop-Test, einfache - mittelschwere - schwere Mathematik, die Landesflagge benennen, die Hauptstadt eines Landes erraten, logische Zahlenfolgen und andere Denksportaufgaben lenken den Probanden vom Gehen ab und regen gleichzeitig den Spieltrieb an.
Literatur:
Kurz, I., Gimmon, Y., Shapiro, A., Debi, R., Snir, Y., & Melzer, I. (2016) "Unexpected perturbations training improves balance control and voluntary stepping times in older adults - a double blind randomized control trial", BMC Geriatrics, 16(1), p. 58.
Available at: https://doi.org/10.1186/s12877-016-0223-4.
Liu, X., Bhatt, T., Pai, Y.-C. (Clive) (2016) "Intensity and generalization of treadmill slip training: High or low, progressive increase or decrease?", Journal of Biomechanics, 49(2), pp. 135–140. Available at: https://doi.org/10.1016/j.jbiomech.2015.06.004.
McCrum, C., Gerards, M. H., Karamanidis, K., Zijlstra, W., & Meijer, K. (2017) "A systematic review of gait perturbation paradigms for improving reactive stepping responses and falls risk among healthy older adults", European Review of Aging and Physical Activity, 14(1), p. 3.
Available at: https://doi.org/10.1186/s11556-017-0173-7.
Pigman, J., Reisman, D. S., Pohlig, R. T., Wright, T. R., Crenshaw, J. R. (2019) "The development and feasibility of treadmill-induced fall recovery training applied to individuals with chronic stroke", BMC Neurology, 19(1), p. 102.
Available at: https://doi.org/10.1186/s12883-019-1320-8.
perturbation im überblick

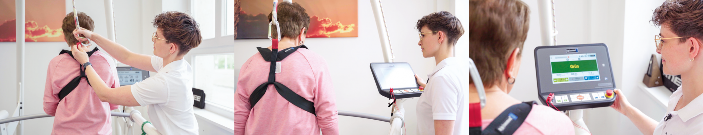

Die Nutzerfreundliche Touchoberfläche ermöglicht die intuitive Nutzung

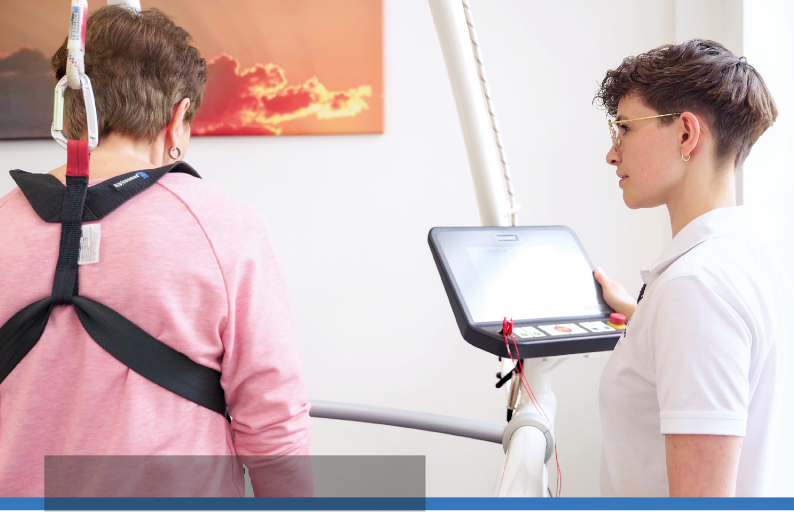

Maximale Patientensicherheit durch Sturzsicherung mit Brustgeschirr
Gangtraining mit und ohne Perturbation auf demselben Laufband
Das Perturbationsmodul ist eine innovative Zusatzfunktion für h/p/cosmos Laufbänder der neuesten Generation mit UserTerminal Touch Pro.
Das Laufband kann einfach mit dem Perturbationsmodul nachgerüstet werden, vorausgesetzt, das Laufband ist entweder mit einem Sicherheitsbügel oder einem airwalk® ap Entlastungssystem mit Notstopp und Brustgeschirr ausgestattet, um einen Sturz der Nutzer zu verhindern.
Das über komfortable Benutzeroberflächen programmierbare Perturbationsmodul ermöglicht Therapeuten und Trainern die Durchführung einer Vielzahl von Trainings ohne zeitaufwendige Konfiguration oder Vorbereitung:
Reaktives Stabilitätstraining
Realistische Ausrutsch- und Stolpermuster in der Sagittalebene Kurze Impulse in Millisekunden
Festgelegte Muster, aktiviert durch einen Klick Zufallsmuster für unvorhersehbares Training Dual Tasking und kognitive Tests zur Ablenkung
Höchste Patientensicherheit durch Fallstopp und Brustgeschirr
Natürlich bleiben die Standardfunktionen des Laufbandes erhalten, wenn der Perturbationsmodus deaktiviert ist. So werden keine zusätzlichen Geräte für die Durchführung von Standardtherapie- oder Leistungstrainings benötigt. Diese sind z.B.:
Störungsfreies Rehabilitationstraining Ausdauertraining Gehen oder Laufen
Ganganalyse z.B. mit optionaler Druckverteilungs-Sensorik Kardio-Training
Leistungsdiagnostik

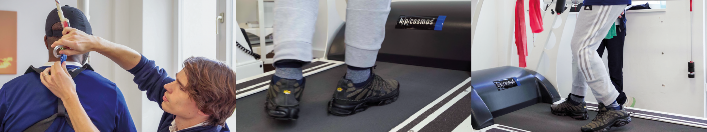

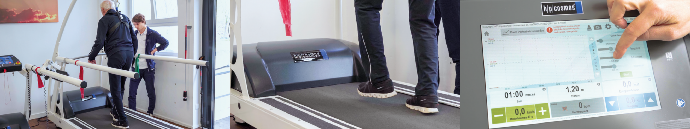

perturbation in der praxis
Training der Gangstabilität bei einer älteren Patientin mit Parkinson-Krankheit
Stabilitätstraining und Gehtraining bei einem Patienten mit Fußheberschwäche
Perturbationstraining mit randomisierten Störreizen bei einem geriatrischen Patienten zur Verbesserung seiner reaktiven Stabilität
konfiguration pluto® med: gangrehabilitation - perturbation
Empfohlene Konfiguration Gangrehabilitation Perturbation pluto® med
4
3
1
Empfohlene Konfiguration Gangrehabilitation Perturbation pluto® med
Anfrage per E-Mail
Pos. | Stk. | Artikelnummer | Produktbeschreibung |
1. | 1 | cos31022 | h/p/cosmos Laufband pluto® med - Lauffläche 150 x 50 cm, Geschwindigkeit 0 ... 22 km/h, Steigung 0 ... 25 %, UserTerminal Touch mit Tastatur und Bildschirm, integriertes Interface und coscom® v4 Protokoll |
2. | 1 | cos101000_touch_pro | Upgrade UserTerminal Touch Pro, Upgrade des UserTerminal Touch Basic auf UserTerminal Touch Pro für professionelle Anwendungen und besondere Funktionen |
3. | 1 | cos101000sw_pert-V1.0 | Spezielle Software zur plötzlichen Verlangsamung und Beschleunigung der Laufband-Geschwindigkeit bzw. des Laufgurts. |
4. | 1 | cos10079-01va01 | Sicherheitsbügel 50 & Fallstopp-Zugleine mit Stopp-Funktion, inkl. Brustgeschirr Größe M für alle Anwendungen mit erhöhtem Risiko. |
5. | 1 | cos14903-04-S | Brustgeschirr Gurtsystem S für Fallstopp; Brustgeschirr für Sicherheitsbügel mit Fallstopp, Größe S (Brustumfang: 65-95 cm), Farbcode rot |
6. | 1 | cos14903-04-L | Brustgeschirr Gurtsystem L für Fallstopp; Brustgeschirr für Sicherheitsbügel mit Fallstopp, Größe L (Brustumfang: 105-135 cm), Farbcode gelb |
7. | 1 | cos102522va05 | Verpackung Laufband 150/50 (SB), leicht verpackt mit Luftpolsterfolie auf Spezial-Palette, inkl. Sicherheitsbügel (L: 274 cm / B: 122 cm / H: 140 cm) |
8. | 1 | cos15729 | Transport Laufband 150/50 DE, Transport Frei Verwendungsstelle - mit Laufband-Einbringung innerhalb Deutschlands |
9. | 1 | cos15732 | Installation & Einweisung Laufband 150/50 DE, Aufbau, Installation & Einweisung/Kurzschulung zur Laufbandbedienung vor Ort nach MPG (inkl. 2h Arbeitszeit) |
mercury® med mit UserTerminal Touch Pro, Sicherheitsbügel und Perturbationsmodul
konfiguration quasar® med: gangrehabilitation - perturbation
Empfohlene Konfiguration Gangrehabilitation Perturbation quasar® med
4
3
1
Empfohlene Konfiguration Gangrehabilitation Perturbation quasar® med
Anfrage per E-Mail
pos. | qty. | order number | product description |
1. | 1 | cos30003-01va02 | h/p/cosmos quasar® med, Lauffläche 170 x 65 cm, Geschwindigkeit 0 ... 25 km/h, Steigung 0 ... 28 %, UserTerminal Touch mit Tastatur und Bildschirm, integriertes Interface und coscom® v4 Protokoll |
2. | 1 | cos101000_touch_pro | Upgrade UserTerminal Touch Pro, Upgrade des UserTerminal Touch Basic auf UserTerminal Touch Pro für professionelle Anwendungen und besondere Funktionen |
3. | 1 | cos101000sw_pert-V1.0 | Spezielle Software zur plötzlichen Verlangsamung und Beschleunigung der Laufband-Geschwindigkeit bzw. des Laufgurts. |
4. | 1 | cos10079-01va02 | Sicherheitsbügel 65 & Fallstopp-Zugleine mit Stopp-Funktion, inkl. Brustgeschirr Größe M für alle Anwendungen mit erhöhtem Risiko. |
5. | 1 | cos14903-04-S | Brustgeschirr Gurtsystem S für Fallstopp; Brustgeschirr für Sicherheitsbügel mit Fallstopp, Größe S (Brustumfang: 65-95 cm), Farbcode rot |
6. | 1 | cos14903-04-L | Brustgeschirr Gurtsystem L für Fallstopp; Brustgeschirr für Sicherheitsbügel mit Fallstopp, Größe L (Brustumfang: 105-135 cm), Farbcode gelb |
7. | 1 | cos11378 | Verpackung Laufband 170 & 190/65 (SB) Palette, leicht verpackt mit Luftpolsterfolie auf Spezial-Palette (L: 274 cm / B: 122 cm / H: 162 cm) |
8. | 1 | cos16631 | Transport Laufband 170&190/65 DE, Transport Frei Verwendungsstelle - mit Laufband-Einbringung innerhalb Deutschlands |
9. | 1 | cos15733 | Aufbau, Installation & Einweisung/Kurzschulung zur Laufbandbedienung vor Ort nach MPDG (inkl. 2h Arbeitszeit) |
UserTerminal Touch Pro mit integriertem Quick Generator zur schnellen und einfachen Erstellung von Perturbationstraining und diversen Tests (z.B. Stroop Test)

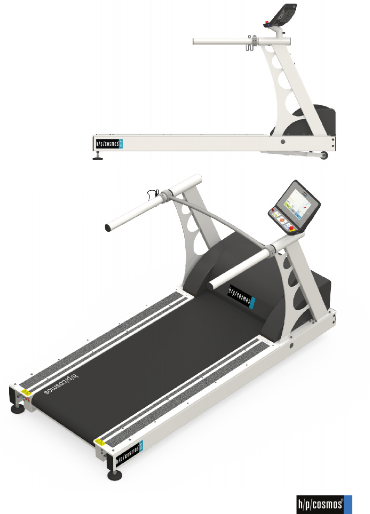

Technische Daten pluto® med
Laufband: | pluto® med |
Hersteller: | h/p/cosmos sports & medical gmbh / Germany |
Ursprungsland: | Deutschland |
EUDAMED SRN: | DE-MF-000006147 |
Bestellnummer: | cos31022 |
UDI-DI: | 40505880036616 / GS1 |
Basic UDI-DI: | 4050588cos31000R4 |
Produktfamilie: | treadmill h/p/cosmos 150/50 G7 |
EMDN Code: | Z129006: Treadmills for physiotherapy and/or diagnostic uses |
UMDNS Code: | 14-141 Running Machine |
GMDN Code: | 33015 EXERCISER, TREADMILL, LINE-POWERED |
Anwendungen: | Ausdauertraining Gehen und Laufen, Belastungsgerät für Leistungstests, Ganganalyse & Gangtraining |
Steuerung: | UserTerminal mit Tastatur und Touch Display, alternativ über integrierte Schnittstelle coscom® v4 |
Lauffläche: | L x B: 150 x 50 cm Aufstiegshöhe: 23 cm
|
Geschwindigkeit: | 0,0 … 22,0 km/h (0,0 … 6,1 m/s) |
Beschleunigung: | 7 Beschleunigungs- / Verzögerungsstufen (0,053 … 2,315 m/s²) Stufen 1 - 4 freigegeben, Stufen 5 - 7 gegen Aufpreis |
Steigung: | 0 ... 25 % (0 ... 14,0°) motorbetriebene Verstellung (-25 % ... +25 % durch optionale Laufrichtungsumkehr) |
Laufrichtung: | Laufrichtungsumkehr optional gegen Aufpreis ohne Sturzsicherung ist die Höchstgeschwindigkeit bei Laufrichtungsumkehr auf 5 km/h limitiert |
Antriebsmotor: | 2,2 kW (3 PS) Drehstrom 3-Phasen AC Motor, wartungsfrei und bürstenlos; Für Hochleistungsanwendungen werden Modelle mit 3-phasiger (Drehstrom) 3 x 400 Volt Netzversorgung und Lauffläche mind. 190/65 cm empfohlen. |
Kraftübertragung: | Frequenzumrichter, Keilrippenriemen, sehr leise & laufruhig |
Sicherheit: | n; Medizinprodukteverordnung MDR (EU) 2017/745, Maschinen Verordnung (EU) 2023/1230; IEC 60601-1; EN 60601-1-2 (EMV geprüft); ISO 20957-1; ISO 20957-6; EN 14971; Not-Stopp-Drucktaster mit Pilzknopf (Antriebe stromlos); Not-Stopp mit Zugschnur und Clip, Potential-Ausgleichs-Bolzen; Netzpotential-Isolations-Transformator |
Schutzklasse / - art: | Klasse I M / Typ B R / IP 20 |
Klassifizierung: | Medizinprodukt Risikoklasse IIb gemäß MDR, aktives therapeutisches Medizinprodukt und aktives diagnostisches Medizinprodukt |
Verwendungsklasse: | S, I gemäß ISO 20957-1 |
Genauigkeitsklasse: | A (hohe Genauigkeit) gemäß ISO 20957-6 |
Erdableitstrom: | < 0,2 mA |
Umgebungsbeding.: | Temperatur: +5 … +40 °C (-30 … +50 °C auf Anfrage) Luftfeuchtigkeit: 0 … 85 % (bis zu 100 % auf Anfrage) Luftdruck:: 700 … 1.060 hPa; 3.000 m max. Höhe ohne Druckausgleich |
Display (Auflösung): | 25,9 cm / 10,1“ (1280x800), farbiges Touch Display |
Parameter: (lt-Geräte via PC) | Geschwindigkeit, Zeit, Steigung, Distanz, Herzfrequenz, Hf-Variabilität Energieverbrauch, Höhenmeter, Leistung, Pace, MET, Kurvendarstellung Herzfrequenz und Lastparameter,Parameter-Export auf USB |
Einheiten: | metrisch / imperial |
Herzfrequenz: | Pulsempfänger vorhanden, BLE - Bluetooth® automatische Regelung von Geschwindigkeit & Steigung nach programmierter Zielherzfrequenz („Cardio Modus“) |
Schnittstellen: | LAN / RJ45, RS232, USB RFID / NFC Reader (optional gegen Aufpreis) Bluetooth® (optional gegen Aufpreis) |
Programme: (lt-Geräte via PC) | Programme / Profile (vorprogrammiert)
|
PC Software (inkl.): | h/p/cosmos para control® für Anzeige & Fernsteuerung |
Seite: 10 cos01-de-pert
Zubehör (inkl.): | Gebrauchsanweisung auf USB Stick, Servicekit, 5 m LAN Kabel, 5 m PE-Kabel |
Farbe Rahmen: | reinweiss RAL 9010 (pulverbeschichtet) |
Handläufe: | beidseitig Metallrohr-Handläufe Ø 60 mm, über min. 1/3 der Laufband Länge, einfach austauschbar, andere Handlaufformen optional gegen Aufpreis |
Stromanschluss: | 200 … 240 Volt AC 1~/N/PE 50/60 Hz 16 A Sicherung eigener Stromkreis mit eigener Absicherung |
Gerätemaße: | L x B x H: 210 x 86 x 139 cm |
Gewicht Gerät: | ca. 240 kg |
Maße Verpackung: | ca. L x B x H: 230 x 110 x 90 cm abhängig von Zubehör und Anforderungen |
Gewicht Verpackung: | ca. 75 … 265 kg abhängig von Zubehör und Anforderungen |
Gewicht und Maße können je nach Zusatzausstattung variieren.
Optional gegen Aufpreis sind Sonderfarben, Spezialhandläufe, Sonderspannungen, andere Optionen sowie weiteres Zubehör erhältlich. Gewicht und Verpackungsspezifikationen können abweichen, abhängig von Optionen, Zubehör, Verpackung und Transportart. Irrtum und Änderungen vorbehalten.
Leistungseinschränkungen:
Warnung! Installation, Inbetriebnahme, Einweisung, Wartung und Reparaturen nur durch h/p/cosmos geschul- tes und autorisiertes Personal. Für Laufbandanwendungen bei denen ein Sturz ein unvertretbares Risiko dar- stellt, ist eine Sturzsicherung vorgeschrieben (z.B. Sicherheitsbügel). Weitere Informationen siehe Gebrauchs- anweisung. Freier Sicherheitsabstand hinter dem Laufband: min. L: 2 m x Laufbandbreite. Kinder dürfen sich nur unter permanenter Aufsicht und durch ein Sturzsicherungssystem gesichert auf dem Laufband befinden.
Bitte beachten Sie die Leistungseinschränkungen der 230 Volt 1-phasigen Spannungsversorgung. Die 230 Volt Spannung ist für normale Fitness- oder Therapieanwendungen ausreichend. Für spezielle Hochleistungsanwendungen (Schnelligkeitstraining, kontrollierte Aufsprünge, Sidesteps, schwere Anwender mit höherer Geschwindigkeit, extreme Steigungswinkel, etc.) werden Laufband Modelle mit 3-phasiger (Drehstrom) 3x400 Volt Netzversorgung (z. B. Modelle h/p/cosmos quasar® med 3p, pulsar® 3p, venus® oder saturn®) empfohlen.
Laufband: | quasar® med |
Hersteller: | h/p/cosmos sports & medical gmbh / Germany |
Ursprungsland: | Deutschland |
EUDAMED SRN: | DE-MF-000006147 |
Bestellnummer: | cos30003-01va02 |
UDI-DI | 40505880029540 / GS1 |
Basic UDI-DI: | 4050588cos30003-015X |
Produktfamilie: | treadmill h/p/cosmos 170-190/65 MCU6 |
EMDN Code: | Z129006: Treadmills for physiotherapy and/or diagnostic uses |
UMDNS Code: | 14-141 Running Machine |
GMDN Code: | 33015 EXERCISER, TREADMILL, LINE-POWERED |
Anwendungen: | Ausdauertraining Gehen und Laufen, Belastungsgerät für Leistungstests, Ganganalyse & Gangtraining |
Steuerung: | Über UserTerminal mit Tastatur, Touch Display und Windows® 10 Betriebs- system, alternativ über integrierte Schnittstelle coscom® v4 |
Lauffläche: | L x B: 170 x 65 cm Aufstiegshöhe 23 cm
|
Geschwindigkeit: | 0 ... 25,0 km/h (0 ... 6,9 m/s) Sondergeschwindigkeit optional gegen Aufpreis: 0 ... 10 km/h (0,1 ... 2,77 m/s ); 0 ... 30 km/h (0 … 8,33m/s) |
Beschleunigung: | 7 Beschleunigungs- / Verzögerungsstufen 0,064 … 2,78 m/s² (bei Höchstgeschwindigkeit 25 km/h) |
Steigung: | 0 % ... 28 % (0 ... 15,6°) motorbetriebene Verstellung (bis zu -28 % ... +28 % durch optionale Laufrichtungsumkehr) |
Laufrichtung: | Laufrichtungsumkehr optional gegen Aufpreis; ohne Sturzsicherung ist die Höchstgeschwindigkeit bei Laufrichtungsumkehr auf 5 km/h (3,1mph) limitiert |
Antriebsmotor: | 3,3 kW (4,5 PS) Drehstrom 3-Phasen AC Motor, wartungsfrei, bürstenlos; 20 Jahre Sachmangelhaftung auf Antriebsmotor. Für Hochleistungsanwendungen werden Modelle mit 3-phasiger (Drehstrom) 3 x 400 Volt Netzversorgung und Lauffläche mind. 190/65 cm empfohlen. |
Kraftübertragung: | Frequenzumrichter, Keilrippenriemen, sehr leise & laufruhig |
Sicherheit: | n; Medizinprodukteverordnung MDR (EU) 2017/745 Maschinen Richtlinie 2006/42/EG; IEC 60601-1; EN 60601-1-2 (EMV geprüft); ISO 20957-1; EN 957-6; EN 14971; Not-Stopp-Drucktaster mit Pilzknopf (Antriebe stromlos); Not-Stopp mit Zugschnur und Clip Potential-Aus- gleichs-Bolzen; Netzpotential-Isolations-Transformator |
Schutzklasse / - art: | Klasse I M / Typ B R / IP 20 |
Klassifizierung: | Medizinprodukt Risikoklasse IIb gemäß MDR, aktives therapeutisches Medizinprodukt und aktives diagnostisches Medizinprodukt |
Verwendungsklasse: | S, I gemäß ISO 20957-1 |
Genauigkeitsklasse: | A (hohe Genauigkeit) gemäß EN 957-6 |
Erdableitstrom: | < 0,2 mA |
Umgebungsbeding.: | Temperatur: +5 … +40 °C (-30 … +50 °C auf Anfrage); Luftfeuchtigkeit: 20 … 85 % (bis zu 100 % auf Anfrage); Luftdruck: 700 … 1.060 hPa; 3.000 m (~10.000 ft) max. Höhe ohne Druckausgleich |
Display (Auflösung): Parameter: | 25,9 cm / 10,1“ (1280x800), farbiges Touch Display Geschwindigkeit, Zeit, Steigung, Distanz, MET, Energieverbrauch, Höhenmeter, Leistung, Pace, Herzfrequenz, Hf-Variabilität (digital und Streudiagramm), Kurvendarstellung Herzfrequenz und Lastparameter, Parameter-Export als .pdf und .csv Tabellen auf USB |
Auflösung: | 1 Nachkommastelle |
Einheiten: | Metrisch / Imperial |
Herzfrequenz: | Pulsempfänger vorhanden (5kHz + Bluetooth®), automatische Regelung von Geschwindigkeit & Steigung nach programmierter Zielherzfrequenz („Cardio Modus“) |
Schnittstellen: | 4x USB 2.0 (1x USB 3.0 intern); 1x LAN / RJ45, 1x HDMI, 1x RS232 1x Anschlussbuchse für Sicherheitsbügel Fallstopp RFID / NFC Reader (optional gegen Aufpreis) Bluetooth® (optional gegen Aufpreis) WiFi / WLAN (optional gegen Aufpreis) |
Technische Daten quasar® med
Programme: | Über 18 Programme / Profile (vorprogrammiert) Über 8 Trainingsprofile (skalierbar)
|
PC Software (inkl.): | para control® für Anzeige & Fernsteuerung |
Zubehör (inkl.): | Gebrauchsanweisung auf USB Stick, Trinkflaschenhalter, Servicebox, Spezialöl, POLAR H10 Herzfrequenz-Brustgurt (Bluetooth® + 5kHz) |
Farbe Rahmen: | Reinweiß RAL 9010 (pulverbeschichtet) |
Handläufe: | Beidseitig Metallrohr-Handläufe Ø 60 mm, über min. 1/3 der Laufband- länge mit Querbügel vorne; Andere Handlaufformen optional gegen Aufpreis |
Stromanschluss: | 230 Volt AC 1~/N/PE 50/60 Hz 16 A Sicherung; Eigener Stromkreis mit eigener Absicherung; |
Gerätemaße: | L x B x H: 230 x 105 x 149 cm |
Gewicht Gerät: | ca. 335 kg |
Maße Verpackung: | ca. L x B x H: 275 x 125 x 95 cm - abhängig von Zubehör und Anforderungen |
Gewicht Verpackung: | ca. 75 ... 265 kg - abhängig von Zubehör und Anforderungen |
Gewicht und Maße können je nach Zusatzausstattung variieren.
Optional gegen Aufpreis sind Sonderfarben, Spezialhandläufe, Sonderspannungen, andere Optionen sowie weiteres Zubehör erhältlich. Gewicht und Verpackungsspezifikationen können abweichen, abhängig von Optionen, Zubehör, Verpackung und Transportart. Irrtum und Änderungen vorbehalten.
Leistungseinschränkungen:
Bitte beachten Sie die Leistungseinschränkungen der 230 Volt 1-phasigen Spannungsversorgung. Die 230 Volt Spannung ist für normale Fitness- oder Therapieanwendungen ausreichend. Für spe- zielle Hochleistungsanwendungen (Schnelligkeitstraining, kontrollierte Aufsprünge, Sidesteps, schwere Anwender mit höherer Geschwindigkeit, extreme Steigungswinkel, etc.) werden Laufband Modelle mit 3-phasiger (Drehstrom) 3x400 Volt Netzversorgung (z. B. Modelle h/p/cosmos quasar® med 3p, pulsar® 3p, venus® oder saturn®) empfohlen.
Seite: 11 cos01-de-pert
Warnung! Installation, Inbetriebnahme, Einweisung, Wartung und Reparaturen nur durch h/p/cosmos geschul- tes und autorisiertes Personal. Für Laufbandanwendungen bei denen ein Sturz ein unvertretbares Risiko dar- stellt, ist eine Sturzsicherung vorgeschrieben (z.B. Sicherheitsbügel). Weitere Informationen siehe Gebrauchs- anweisung. Freier Sicherheitsabstand hinter dem Laufband: min. L: 2 m x Laufbandbreite. Kinder dürfen sich nur unter permanenter Aufsicht und durch ein Sturzsicherungssystem gesichert auf dem Laufband befinden.
quasar®
saturn® med 300/100r
pulsar® med 3p
German Engineering since 1988
saturn® med 300/125r
pluto® / mercury® / quasar® / pulsar®
pulsar® med 3p + robowalk®
quasar® med
saturn® med 450/300rs
robomove®
saturn® med 300/125r
torqualizer®
quasar® 3p
© 01/2025 h/p/cosmos [cos01-de-pert] Irrtum und Änderungen vorbehalten. h/p/cosmos ist zertifiziert nach ISO EN 13485 für medizinische Laufbänder.
Alle technischen Angaben, Beschreibungen, Ausstattungsvarianten und Abbildungen von Geräten, Optionen und Zubehör sind unverbindlich, stellen insbesondere keine zugesicherten Eigenschaften dar und können von Angebot und Lieferung abweichen. Bluetooth®, Windows®, NFC und weitere Wortmarken und Logos sind eingetragene Marken. Alle Wortmarken, Logos und Warenzeichen sind Eigentum der jeweiligen Inhaber.
optogait
Fz
Mz
Fy My
Mx Fx

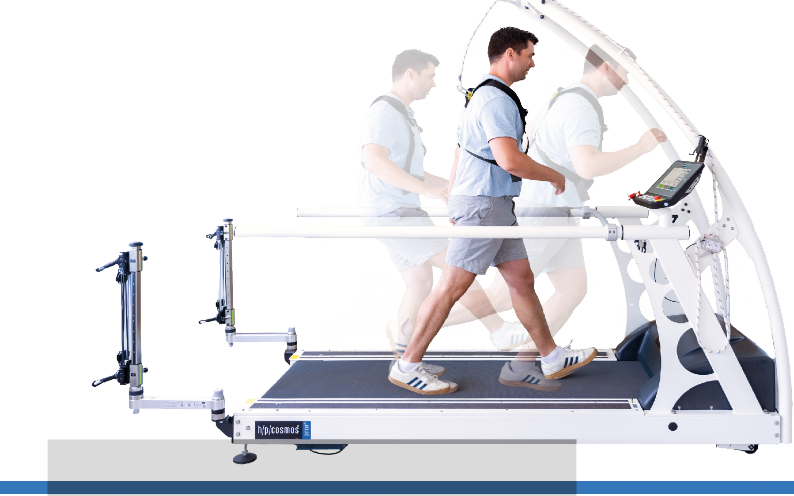

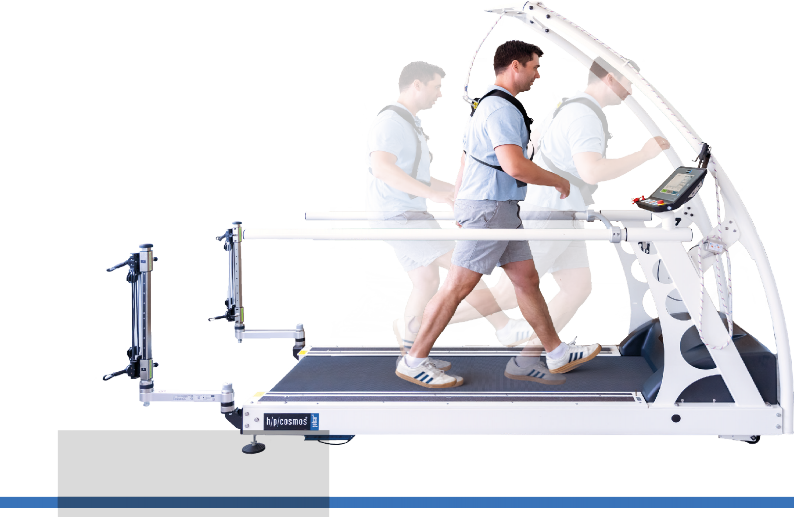

robowalk® expander / mercury® med
mercury® med
mercury®
gaitway® 3d mit Kraftmessung
mercury® med / Unterarmauflagen / airwalk® ap
mercury® med
mercury® med
locomotion® med 150/50
airwalk® ap / mercury® med
torqualizer® 1200
Medizinische Zertifizierung ausstehend
Fz
Mz
Fy My
Mx Fx
quasar® med 3p mit externem UserTerminal
gaitway® 3d
quasar® Sonderversion
sprint trainer comet®
discovery®
h/p/cosmos Händler:
Hersteller
h/p/cosmos sports & medical gmbh
Am Sportplatz 8
83365 Nussdorf-Traunstein Germany
phone: +49 86 69 86 42 0
fax: +49 86 69 86 42 49
sales@hpcosmos.com www.hpcosmos.com
teams: @hpcosmos.com (search & select name) youtube: youtube.com/hpcosmos
TikTok: tiktok.com/@hpcosmos
facebook: facebook.com/hpcosmos
