Energieaustausch bei Belastungen auf Laufbandergometern

Zwischen Laufband und Läufer besteht ein Austausch von Energie, insbesondere hinsichtlich einer Energieabgabe (v.a. kinetische Energie) an den Läufer. Aus sicherheitsrelevanter und wissenschaftlicher Sicht muss dieser Energietransfer bei der Verwendung von Laufbändern berücksichtigt werden, da hiervon die (Patienten-) Sicherheit abhängig sein. Gleiches gilt bezüglich der Aussagekraft von Laufband­ untersuchungen und Empfehlungen.

Allgemein betrachtet werden Laufbänder in medizinischen Settings vielseitig eingesetzt. U.a. in der Gangtherapie, der Physiotherapie oder in Verbindung mit weiteren Messapparaturen, wie in Stresstests mit EKG und I oder Spirometrie. Dabei zwingen Laufbänder durch die Bewegung des Untergrundes (Laufgurt) dem Probanden eine Bewegung auf. Reagiert der Läufer nicht mit einer angemessenen Geschwindigkeitsanpassung der Geh- oder Laufbewegung, würde er hinten herunterfallen. Im direkten Vergleich der Bewegungsqualität des freien Gehens und dem Gehen auf dem Laufband gibt es viele Gemeinsamkeiten. Es gibt jedoch auch Unterschiede zwischen den Bewegungsformen. So wurden Gemeinsamkeiten aber auch Unterschiede bestimmter Parameter aus den Bereichen Muskelaktivität (EMG), Kinematik (Gelenkwinkel, räumlich-zeitliche Parameter), Kinetik (Bodenreaktions­ kräfte), Kardiologie (Herzfrequenzaktivität), Stoffwechsel und Spirometrie (Laktat, Atemgase) ermittelt (Parvataneni, et al. 2009; Miller et al. 201 9; van Hooren et al. 2020; Semaan et al. 2022;).

oder Austausch von zwischen Laufband und sowie Läufer und Laufband

Bewegt sich der Läufer mit der exakt gleichen Geschwindigkeit, die vom Laufband vorgegeben wird, ist die rechnerisch durchschnittliche Geschwindigkeit des Massenschwerpunktes (Center of Mass) gleich Null, wie von Winter (1 978) beschrieben. Jedoch stellte Winter (1 978) zur Spezifizierung die Hypothese auf, dass Läufer in der anfänglichen Standphase kinetische Energie vom Laufband erhalten und umgekehrt beim kräftigen Abstoßen / Abrollen sogar Energie an das Laufband abgeben. Wann und wie Energie vom Laufband abgegeben wird, wird im Folgenden aufgezeigt.

1. Technisch gesehen verhalten sich Laufbänder wie Transportbänder (z. B. Förderbänder, Kofferbänder): sie bewegen Gegenstände von A nach B. Steht ein Patient auf dem Laufband und dieses wird gestartet, wird der Patient nach hinten befördert. Der Massenschwerpunkt (s.o.) wird nach hinten bewegt. Der Patient muss sich bewegen, um nicht zu stürzen. Ebenso wird der Patient nach oben befördert, wenn das Laufband mittels Hubmotor in die Steigung fährt. In beiden Fällen wird kinetische Energie vom Laufband an den Patienten abgegeben.

   ./ Energieübertrag




2. Obwohl der Energietransfer unter Punkt 1 klar verdeutlicht wird, entspricht das Stehen auf einem Laufband nicht der klassischen Nutzung. Eine Mischform stellt jedoch eine Methodik der Lokomotionstherapie dar, bei der ein Bein auf den seitlichen Trittflächen steht und das zu trainierende Bein auf den sich bewegenden Laufgurt gestellt wird (vom Läufer selbst oder vom Therapeuten), um es passiv nach hinten zu bewegen und somit zu mobilisieren. Ähnlich verhält es sich, wenn




   Seite 2 von 5






   UM• 1-1

   UNIVERSITÄTStv1EDIZIN

   • HALLE

     III UKH

     lJniversit:1hkl inikum H.1111" IS,1,1IPI




     sich der Patient in einem Gurt- oder Hebesystem (Gewichtsentlastung) befindet und beide Beine alternierend durch den Laufgurt durchbewegt werden. Diese Form wird zumeist bei Patienten mit oder ohne eingeschränkter motorischer Kontrolle der Beine (z. B. nach Schlaganfall, Hemiplegie) angewandt. Dem individuellen Bein wird somit Energie übertragen, welche teilweise oder ganz von dem Laufband abgegeben wird.

     ./ Energieübertrag







     ://ww. utube.com/watch?

     v=z1 LINK

     Video -

3. Der Energietransfer ist zunächst nicht mehr so deutlich, wenn Laufgurt und Läufer durchschnittlich die gleiche Geschwindigkeit aufweisen, sie sich also im Steady­ State befinden. Dass es jedoch auch hier zu einer Energieabgabe des Laufbandes an den Läufer kommt, wird an den folgenden Beispielen verdeutlicht.

1. Geschwindigkeits- und Steigungsänderungen während des Laufens Gleichsam stellt das oben beschriebene Steady-State eine Sonderform dar. Änderungen der Geschwindigkeit und / oder Steigung sind die Regel im sportlichen Training, der Diagnostik oder der Therapie. Immer wenn Geschwindigkeit oder Steigung verändert werden, wird eine neue Energie­ menge übertragen, auf die der Patient sich einstellen muss, um z. B. im schlimmsten Fall nicht hinten herunterzufallen. Deutlich wird dies insbesondere während der Beschleunigung des Laufbandes (Van Caekenberghe et al. 201 3). Aus dem Alltag sei an dieser Stelle auf Rampentests oder Stufenbelastungstests, wie z. B. nach Bruce, Naughton oder Gardner verwiesen. Hier verändern sich die Belastungen kontinuierlich (Albouaini et al. 2007) oder die manuelle Veränderung der Belastungs­ parameter wird durch den Läufer selbst oder den Therapeuten initiiert. Ist die abgegebene Energie des Laufbandes größer als der Läufer tolerieren kann, kann dieser hinten herunterfallen oder wird von einer Sicherheitseinrichtung gehalten.

   In speziellen Trainingsmodi werden dem Patienten bei manchen Laufbändern sogar unvorhersehbare Störreize gezielt verabreicht („Perturbation"), welche den Patienten bewusst aus dem Gleichgewicht bringen sollen. Abrupte Geschwindigkeitsänderungen, Kippbewegungen der Lauffläche oder unvor­ hersehbare medio / laterale Bewegungen können zum Einsatz kommen.

   ./ Energieübertrag




   .

   1

   .

   [!] �




   watch? v=HvC5nmQFba4 watch? v=JAu bD2oQw

   watch? v=tVEw atEMBk




   Seite 3 von 5






   1-1

   UNIVERSITÄTSMEDIZIN

   • HALLE

     II UKH

     lJ111ver�i1;it-;klin ikurn HJlle !SJJlel




     LINK Video

     LINK Video

     LINK Video Perturbation




2. Geschwindigkeitsänderungen während des Gangzyklus

   Dass die Laufbandgeschwindigkeit während des Gehens oder Laufens ohnehin nicht konstant ist und einer Variation unterliegt, konnten unterschiedliche Studien aufzeigen (Nigg et al. 1 995; Savelberg et al 1 998; Willwacher et al. 2001 ). Motorleistung, Steuerungsregelung, Stromver­ sorgung, Gurtspannung- und Schmierung, Laufstil und Läufergewicht spielen hierbei eine entscheidende Rolle. Beim initialen Bodenkontakt („heel strike") wird das Laufband zunächst abgebremst und im Folgenden, bedingt durch die Motorregelung und durch das Abstoßen des Läufers („push-off'), wieder beschleunigt. Je nach Motorregelung kann die Geschwindigkeit anschließend sogar überschießen.

   Der Läufer wirkt somit maßgeblich auf die Bandgeschwindigkeit ein, womit Sloot und Mitarbeitende (2014) den Großteil des Energietransfers begründen (vom Läufer auf das Laufband). Dennoch bewirkt die kontinuierliche Geschwindigkeitsänderung innerhalb eines Gangzyklus nach Savelberg und Mitforschende (1998) eine Abgabe der Energie vom Laufband an den Probanden. Sloot und Mitarbeitende (2014) beziffern in ihren Untersuchungen bei Gehgeschwindigkeiten einen Energieübertrag in Höhe von 0, 11 Joule pro Schritt. Der Laufgurt „zieht" somit das Bein in der Standphase unter den Läufer (Frishberg 1 983).

   �100

   {!E'

   ö 110

   � 120 Stance Phase ; Swrng Phase VI8.

   D

   ./ Energieübertrag




   Target sc:it Spe: 2.5 m/s










   25

   50

   75 100

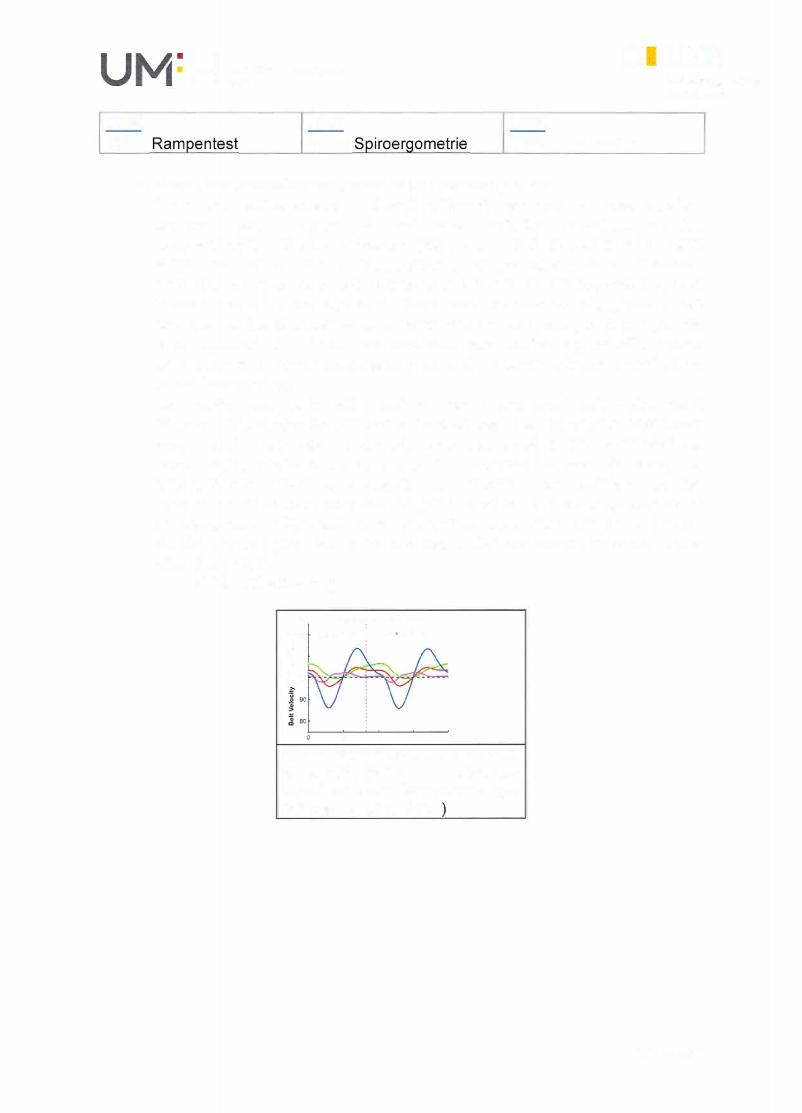

   Geschwindigkeitsschwankungen unterschiedlicher Laufbänder innerhalb eines Gangzyklus (vgl. Willwacher et al. 2021




   Seite 4 von 5






   1-1

   UNIVERSITÄTStv1EDIZIN

   • HALLE

II UKH

Univer�it.'ihklinikum Halle 15.:i,ilel

Motorisierte Laufbänder sind somit keine rein passiv arbeitenden Systeme, denn sie vermitteln einen positiven / aktiven Energiefluss an den Probanden. Ohnehin stellen Laufbänder, bedingt durch ihre Kraft, eine gewisse Gefahrenquelle dar, was in unterschiedlichen Studien gezeigt wurde (Noffsinger et al. 201 7). Ist die übertragene Energie größer als der Patient tolerieren kann, ist dies potenziell gefährlich. Sicherheitsstandards müssen eingehalten und Sicherheitsvorkehrungen (u.a. Sturzsicherungssystem, Not-Aus-Knopf) getroffen werden, um Schaden abzuwenden.

Fazit:

Bei der Verwendung von Laufbändern kommt es zur Abgabe oder zum

Austausch von Energie an den Probanden.
